Özet
Baca gazı ekonomizeri seçimi, katalogdan yüzey alanı seçmekle değil; baca gazının hangi sıcaklığa kadar güvenle soğutulabileceğini belirlemekle başlar. Geri kazanılabilir ısı miktarı gaz tarafındaki sıcaklık düşüşüyle doğrudan artar; ancak bu düşüş yakıtın kükürt içeriği, gazdaki nem ve boru cidar sıcaklığının getirdiği yoğuşma sınırlarıyla kısıtlıdır.
Bu yazı; geri kazanılabilir ısının hesabını, çıkış sıcaklığını belirleyen yoğuşma ve korozyon sınırlarını, ısı transfer yüzeyi boyutlandırmasını, malzeme kararını ve baca ile hidrolik bağlantı esaslarını mühendislik pratikleriyle açıklar. Kazan yardımcı tesisatlarının tasarım çerçevesi standartlarda tanımlıdır [1]; basınçlı ekipman tarafında uygunluk değerlendirmesi PED kapsamındadır [2].
1. Baca gazı ekonomizeri nedir?

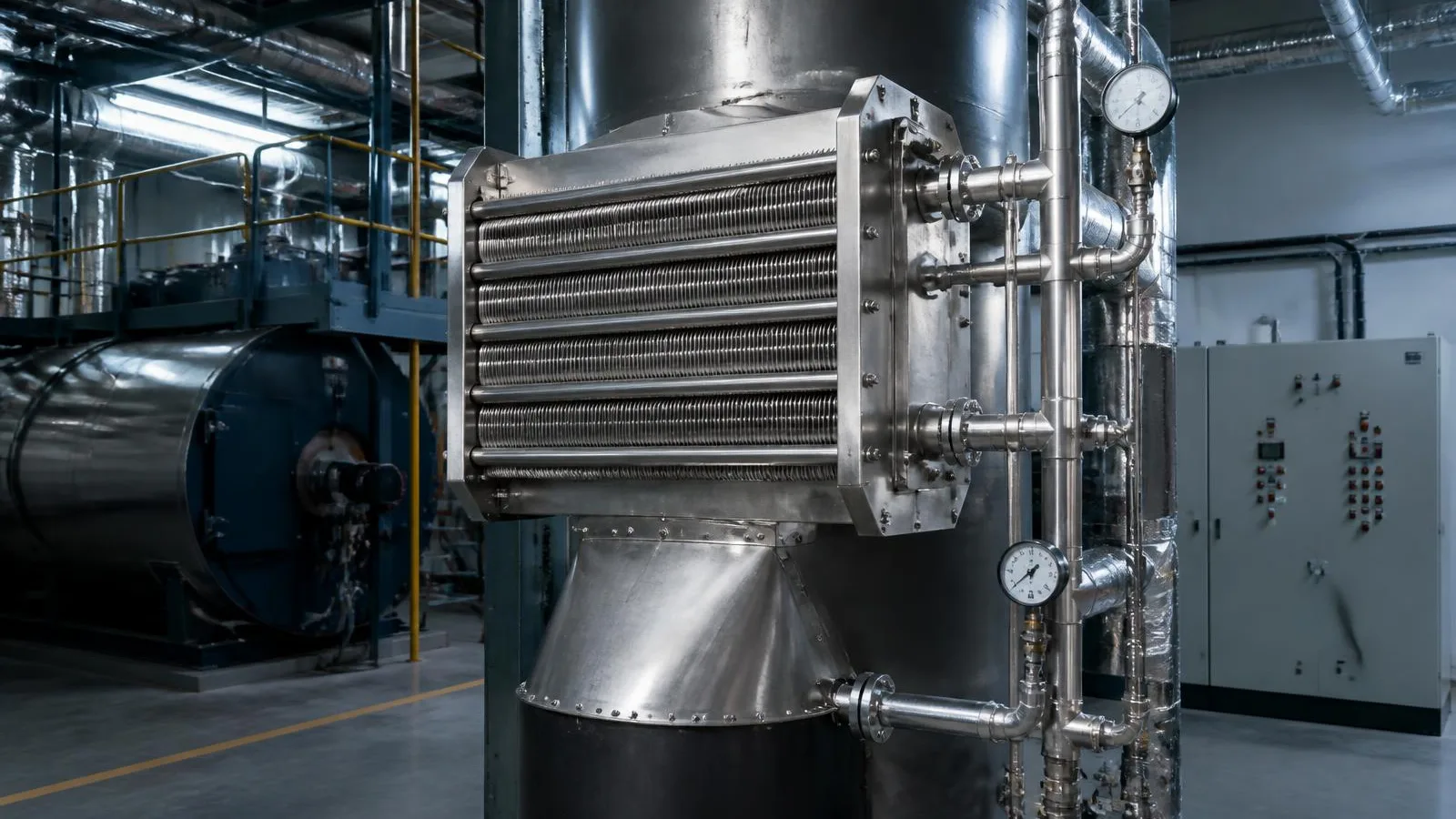

Ekonomizer, bacadan atmosfere giden gazın ısısını bir su devresine aktaran ısı değiştiricisidir. Buhar kazanlarında en yaygın kullanımı besi suyunun ön ısıtılmasıdır; sıcak su ve proses tesislerinde dönüş suyu, yıkama suyu veya proses ön ısıtma suyu da ısıtılabilir.
- Besi suyu ön ısıtma: degazör veya besi suyu tankından gelen su, kazan girişinden önce ısıtılır.
- Sıcak su devresi: dönüş suyunun ısıtılmasıyla ana ısı kaynağının yüklenmesi azaltılır.
- Proses suyu: yıkama, temizlik veya ön ısıtma suyu ayrı bir devre üzerinden ısıtılır.
- Yoğuşmalı kurgu: düşük kükürtlü yakıtlarda, yoğuşma yönetimi tasarıma dahil edilerek daha düşük gaz sıcaklığı hedeflenir.
- Yüzey tipi: düz borulu ve kanatlı borulu yüzeyler; kirlenme eğilimi ve basınç kaybına göre değerlendirilir.
Buhar tarafındaki sistem kurgusunu bütün olarak ele alan bir örnek için konteynerli mobil buhar jeneratörü seçimi yazımıza bakabilirsiniz.
2. Geri kazanılabilir ısının hesabı
Gaz tarafında bırakılan ısı, gaz debisi ile sıcaklık düşüşünün çarpımından bulunur. Formül düz metin olarak da okunabilir biçimde aşağıda verilmiştir.
Q = ṁgaz × cp,gaz × (Tgiriş − Tçıkış)
Q: geri kazanılan ısıl güç (kW) · ṁgaz: baca gazı kütlesel debisi (kg/s) · cp,gaz: baca gazının özgül ısısı (kJ/kg·K) · Tgiriş ve Tçıkış: ekonomizer giriş ve çıkış gaz sıcaklıkları (°C)
Aynı ısı su tarafında da ifade edilir; iki tarafın dengesi kurulduğunda su sıcaklığındaki artış bulunur:
Q = ṁsu × cp,su × ΔTsu
ṁsu: su kütlesel debisi (kg/s) · cp,su: suyun özgül ısısı (≈ 4,19 kJ/kg·K) · ΔTsu: su tarafındaki sıcaklık artışı (K)
Hesabın sonucu, cihazın kapasitesi değil o tesisin verisiyle bulunan bir büyüklüktür; gaz debisi veya sıcaklığı ölçülmeden yapılan değerlendirme bağlayıcı olmaz [3].
3. Çıkış sıcaklığını belirleyen sınırlar
Gaz ne kadar soğutulursa geri kazanılan ısı o kadar artar; ancak soğutma serbest değildir. Yoğuşma ve korozyon sınırları hedef çıkış sıcaklığını belirler.
| Sınır | Belirleyen etken | Tasarım notu |
|---|---|---|
| Su buharı yoğuşma noktası | Yakıtın hidrojen içeriği ve baca gazı nem oranı | Bu sıcaklığın altında su buharı yoğuşur; yoğuşma suyunun toplanması ve tahliyesi tasarıma girmelidir. |
| Asit çiğlenme noktası | Yakıttaki kükürt içeriği ve gazdaki SO₃ oranı | Kükürtlü yakıtlarda belirleyici sınırdır; altına inilmesi asidik korozyon riski oluşturur. |
| Yüzey sıcaklığı | Su tarafı giriş sıcaklığı ve su debisi | Yoğuşma gaz sıcaklığına değil boru cidar sıcaklığına bağlıdır; soğuk su girişi cidarı sınırın altına çekebilir. |
| Gaz tarafı basınç kaybı | Yüzey geometrisi, kanat adımı ve gaz hızı | Baca çekişi ve fan kapasitesiyle uyumlu tutulmalıdır; aşırı yüzey yanma verimini bozabilir. |
| Kirlenme ve kurum | Yakıt kalitesi ve kanat adımı | Kurumlanan yüzey ısı transferini düşürür; temizlik erişimi ve kanat adımı birlikte seçilir. |
4. Isı transfer yüzeyi boyutlandırma
Hedeflenen ısı ve sıcaklık profili belirlendikten sonra gerekli yüzey, ısı geçiş katsayısı ve logaritmik ortalama sıcaklık farkı üzerinden bulunur.
A = Q / (U × ΔTlm)
A: gerekli ısı transfer yüzeyi (m²) · Q: aktarılacak ısıl güç (kW) · U: toplam ısı geçiş katsayısı (kW/m²·K; yüzey geometrisi ve kirlenme payına bağlıdır) · ΔTlm: gaz ve su tarafı arasındaki logaritmik ortalama sıcaklık farkı (K)
ΔTlm = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂)
ΔT₁ ve ΔT₂: ısı değiştiricisinin iki ucundaki gaz–su sıcaklık farkları (K)
- Kirlenme payı: kurumlanma ile azalan ısı transferi, tasarımda kirlenme direnci olarak hesaba katılır.
- Kanat adımı: sık kanat yüzeyi küçültür ancak kirlenme ve basınç kaybını artırır.
- Gaz hızı: düşük hız ısı transferini zayıflatır, yüksek hız basınç kaybı ve erozyon riskini büyütür.
- Akış düzeni: karşı akış düzeni aynı yüzeyle daha yüksek sıcaklık farkı verir.
- Temizlik erişimi: yüzeyin periyodik temizlenebilmesi, hesaplanan performansın korunması için şarttır.
5. Malzeme ve yoğuşma yönetimi
Malzeme kararı iki tarafın koşuluyla verilir: gaz tarafında yoğuşma ve asidik korozyon riski, su tarafında ise su kalitesi ve işletme basıncı. Yoğuşmasız çalışacak yüzeylerde karbon çelikli çözümler yaygınken, yoğuşma beklenen bölgelerde korozyona dayanıklı malzeme ve uygun drenaj gerekir.
- Yakıt analizi: kükürt içeriği, asit çiğlenme noktası tahmininin temel girdisidir.
- Yoğuşma toplama: yoğuşmalı kurgularda tava, drenaj ve nötralizasyon çözümü tasarımın parçasıdır.
- Su kalitesi: besi suyu şartlandırması, su tarafı korozyon ve kireçlenmeyi belirler.
- Kaynak ve muayene: basınçlı su tarafı için kaynak prosedürleri ve tahribatsız muayene planı öngörülür.
- Yalıtım: dış yüzey yalıtımı hem ısı kaybını hem de temas güvenliğini ilgilendirir.
Malzeme ve imalat yaklaşımımızın uygulandığı ısı transfer ve basınçlı kap ürün ailemizi ürünler sayfamızda inceleyebilir, benzer sanayi tesislerindeki uygulamalarımızı referans projelerimizde görebilirsiniz.
6. Hidrolik ve baca bağlantısı
Ekonomizerin hesaplanan ısıyı sahada gerçekten aktarabilmesi, bağlantı kurgusuna bağlıdır. Su tarafında akış olmayan veya gaz tarafında by-pass edilemeyen bir yüzey, hem performans hem işletme güvenliği açısından sorun üretir.
- Su tarafı yerleşimi: besi suyu pompası çıkışı ile kazan girişi arasına yerleştirme, yüzeyin basınçlı su tarafında çalışmasını sağlar.
- Gaz tarafı by-pass: damper ile by-pass, bakım ve düşük yük koşullarında baca hattının işletilmesine olanak verir.
- Emniyet ve tahliye: emniyet ekipmanı, hava alma ve drenaj noktaları erişilebilir konumda planlanır.
- Ölçüm noktaları: gaz ve su tarafında sıcaklık ile basınç ölçümü, ısı dengesinin doğrulanmasını mümkün kılar.
- Yerleşim yükleri: baca hattına eklenen ağırlık ve genleşme hareketleri taşıyıcı yapıyla birlikte değerlendirilir.
Isıyı depolama tarafıyla birleştiren kurgularda hacim ve serpantin hesabının mantığını boyler seçimi ve hesaplaması rehberimizde bulabilirsiniz; kullanım suyu tarafındaki depolama şartnameleri için TS EN 12897 referans alınır [5].
7. Seçim ve devreye alma kontrol listesi
| Adım | Kapsam |
|---|---|
| 1. Baca gazı verisi | Yakıt türü, kükürt içeriği, gaz debisi ve baca girişi sıcaklığı toplanır |
| 2. Sınır sıcaklığı | Su buharı ve asit çiğlenme noktaları belirlenerek hedef çıkış sıcaklığı sınırlanır |
| 3. Isı dengesi | Gaz tarafında bırakılan ısı ile su tarafında alınan ısı eşitlenir |
| 4. Su devresi | Isıyı alacak devrenin debisi, giriş sıcaklığı ve basıncı doğrulanır |
| 5. Yüzey hesabı | Logaritmik ortalama sıcaklık farkı ve ısı geçiş katsayısıyla yüzey belirlenir |
| 6. Malzeme seçimi | Yoğuşma riski, yakıt ve su kalitesine göre malzeme ve kaplama kararı verilir |
| 7. Basınç kaybı | Gaz tarafı çekiş ve su tarafı pompa karakteristiği ile uyum kontrol edilir |
| 8. Yerleşim ve emniyet | By-pass, vanalar, drenaj, hava alma, ölçüm noktaları ve servis erişimi planlanır |
| 9. Devreye alma | Sıcaklık ve basınç ölçümleri, kaçak kontrolü ve ısı dengesi doğrulaması yapılır |
Devreye alma sonrası ısı dengesinin ölçümle doğrulanması ve periyodik izleme, enerji yönetim sistemlerinin ölçüm-doğrulama yaklaşımıyla uyumludur [4].
Sonuç
Baca gazı ekonomizeri seçiminde belirleyici olan üç karardır: gazın hangi sıcaklığa kadar soğutulabileceği, bu ısıyı alacak su devresinin debisi ile giriş sıcaklığı ve yoğuşma riskine uygun malzeme. Bu üç karar netleştiğinde yüzey hesabı ve bağlantı kurgusu mühendislik olarak tanımlanabilir hale gelir; aksi halde seçim tahmine dayanır [1].
Yakıt türünüzü, baca gazı verilerinizi ve ısıyı alacak su devresinin koşullarını paylaştığınızda DEA Enerji mühendislik ekibi uygulamaya özel değerlendirme yapar. Teknik görüşme için iletişim sayfamızdan bize ulaşabilirsiniz.
Sık Sorulan Sorular
Baca gazı ekonomizeri nedir ve ne işe yarar?
Baca gazı ekonomizeri, kazan veya proses cihazının bacasından atmosfere atılan sıcak gazdaki ısının bir bölümünü su tarafına aktaran bir ısı değiştiricisidir. En yaygın kullanımı buhar kazanlarında besi suyunun ön ısıtılmasıdır; sıcak su sistemlerinde dönüş suyunun, proses tesislerinde ise yıkama veya ön ısıtma suyunun ısıtılması için de kullanılır.
Baca gazından geri kazanılabilecek ısı nasıl hesaplanır?
Hesap, baca gazı debisi, gazın özgül ısısı ve ekonomizer girişi ile çıkışı arasındaki sıcaklık farkı üzerinden yapılır. Aynı ısı, su tarafında su debisi ve suyun sıcaklık artışı ile de ifade edilir; iki tarafın ısı dengesi eşitlenerek gerekli yüzey belirlenir. Baca gazının hangi sıcaklığa kadar soğutulabileceği ise malzeme ve yoğuşma sınırlarıyla belirlenir, serbest bir seçim değildir.
Baca gazı çıkış sıcaklığı neden belirli bir değerin altına indirilmez?
Baca gazı soğudukça içindeki su buharı ve kükürt bileşikleri yoğuşmaya başlar. Kükürt içeren yakıtlarda asit çiğlenme noktasının altına inildiğinde ısı transfer yüzeyinde ve baca hattında asidik yoğuşma ve korozyon oluşur. Bu nedenle standart ekonomizerlerde çıkış sıcaklığı asit çiğlenme noktasının üzerinde tutulur; daha düşük sıcaklıklar ancak yoğuşmaya dayanıklı malzeme ve drenaj çözümleriyle hedeflenir.
Yoğuşmalı ekonomizer hangi durumlarda seçilir?
Yoğuşmalı ekonomizer, kükürt içeriği düşük yakıtlarda ve baca gazının su buharı yoğuşma noktasının altına soğutulabildiği uygulamalarda değerlendirilir. Bu çözümde yoğuşma suyunun toplanması, nötralizasyonu ve tahliyesi ile yüzey malzemesinin yoğuşma koşullarına uygunluğu tasarımın ayrılmaz parçasıdır. Sistemde ısıyı düşük sıcaklıkta alabilecek bir su devresi bulunması da ön koşuldur.
Ekonomizer besi suyu devresine nasıl bağlanır?
Ekonomizer genellikle besi suyu pompası çıkışı ile kazan girişi arasına yerleştirilir; böylece yüzey basınçlı su tarafında çalışır. Bağlantıda by-pass hattı, izolasyon vanaları, emniyet ekipmanı, hava alma ve drenaj noktaları ile sıcaklık ve basınç ölçüm noktaları öngörülür. Kazan çalışırken su tarafında akış olmayan bir ekonomizer bırakılmaması için kontrol kurgusu tasarımla birlikte belirlenir.
Ekonomizer seçiminde hangi veriler istenir?
Yakıt türü ve kükürt içeriği, kazan veya proses cihazının kapasitesi, baca gazı debisi ve sıcaklığı, mevcut baca kesiti ve yerleşimi, ısıyı alacak su devresinin debisi, giriş sıcaklığı ve işletme basıncı, izin verilen basınç kaybı ve saha yerleşim kısıtları temel giriş verileridir. Bu veriler olmadan yapılan yüzey seçimi mühendislik hesabı değil tahmindir.
Kaynaklar
- EN 12952 — su borulu kazanlar ve yardımcı tesisatları; ısı geri kazanım yüzeyleri ve besi suyu ön ısıtıcılarına ilişkin tasarım esasları. https://standards.cencenelec.eu/
- Directive 2014/68/EU (PED) — basınçlı ekipmanların AB pazarına arzında uygunluk değerlendirmesi ve CE işaretlemesi çerçevesi. https://eur-lex.europa.eu/eli/dir/2014/68/oj
- US DOE / AMO — Steam System Best Practices: baca gazı ısı geri kazanımı ve besi suyu ön ısıtma uygulama notları. https://www.energy.gov/eere/amo/energy-analysis-sector
- ISO 50001 — enerji yönetim sistemleri; ölçüm, doğrulama ve sürekli iyileştirme çerçevesi. https://www.iso.org/standard/69426.html
- TS EN 12897 — kullanım suyu tarafında endirekt ısıtmalı depolama su ısıtıcılarının şartnameleri (ısı geri kazanımının depolama tarafıyla birleştirilmesi). https://www.tse.org.tr
