Özet
Gövde borulu eşanjör seçimi katalogdan bir yüzey değeri okumak değildir; iki akışkan arasındaki ısı dengesinin kurulması, akış düzeninin belirlenmesi ve yüzeyin kirlenme koşullarına göre boyutlandırılmasıyla yapılır. Seçimin doğruluğu, girilen proses verilerinin doğruluğu kadar iyidir.
Bu yazı; ısı dengesini, logaritmik ortalama sıcaklık farkı (LMTD) hesabını, gövde ve boru tarafı atamasını, malzeme ile genleşme kararını ve devreye alma esaslarını mühendislik pratikleriyle açıklar. Mekanik tasarım sınıfları ve terminoloji TEMA çerçevesinde tanımlıdır [1]; basınçlı kap tarafındaki hesap esasları EN 13445 kapsamındadır [2], AB pazarına arzda uygunluk değerlendirmesi PED'e tabidir [3].
1. Gövde borulu eşanjör nedir?

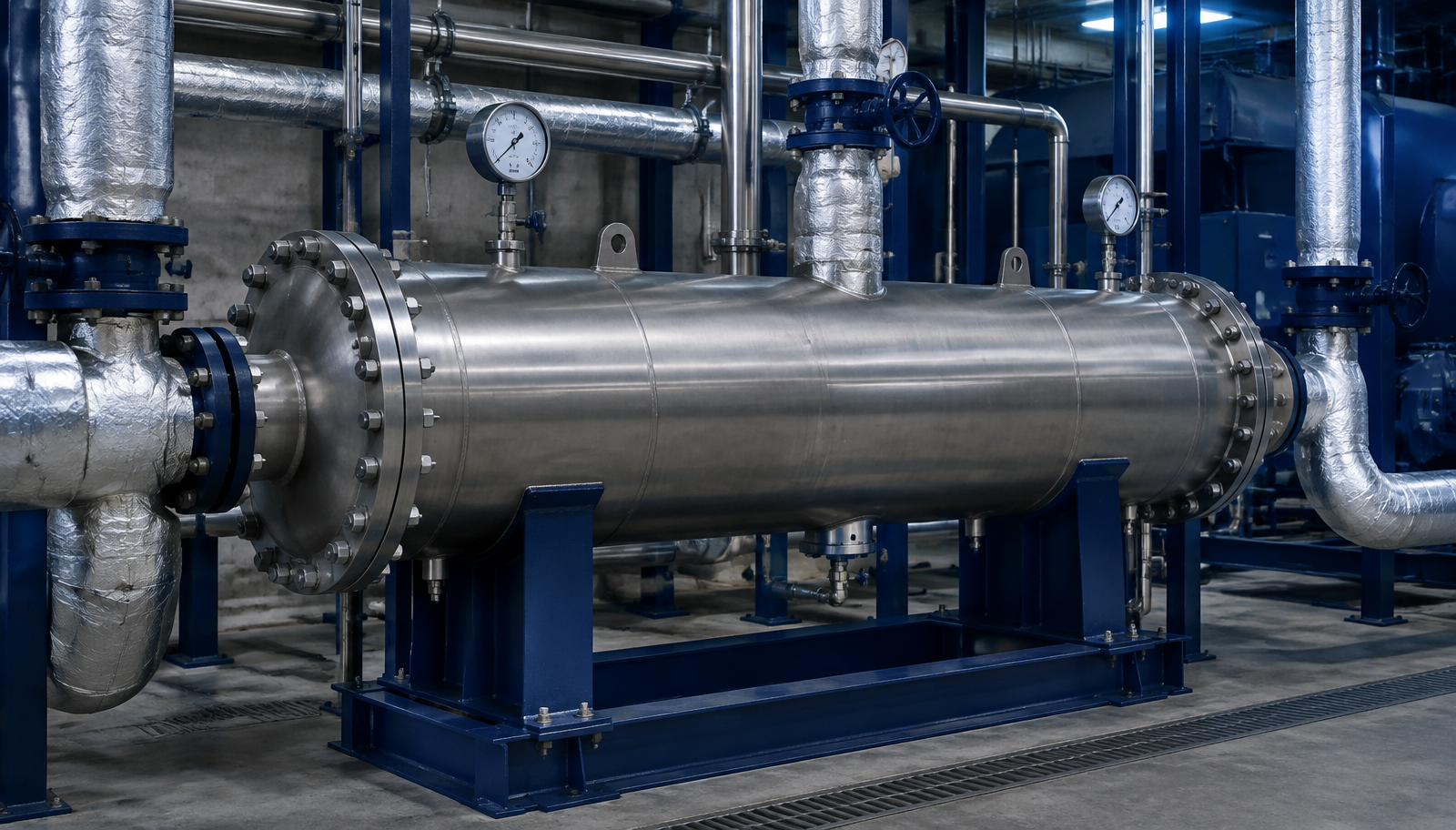

Gövde borulu eşanjör, bir boru demetinin silindirik bir gövde içine yerleştirilmesiyle oluşturulan ısı değiştiricisidir. Bir akışkan boru içinden, diğeri gövde içinde boru dışından geçer; ısı, akışkanlar karışmadan boru cidarı üzerinden aktarılır. Şaşırtma levhaları gövde tarafındaki akışı yönlendirerek ısı geçişini artırır.
- Buhar-su ısıtma: buhar gövde tarafında yoğuşur, su boru tarafında ısınır.
- Su-su uygulamaları: primer ve sekonder devrelerin ayrılması veya ısı geri kazanımı.
- Proses soğutma: yağ, kimyasal akışkan veya proses suyunun soğutulması.
- Kullanım suyu hazırlama: eşanjörün depolama tankıyla birlikte kurgulanması.
- Yüksek basınç ve sıcaklık: plakalı tiplere göre daha zorlu koşullara uygun mekanik yapı.
Eşanjörün buhar üreten sistemlerle birlikte ele alındığı bir örnek için konteynerli mobil buhar jeneratörü seçimi yazımıza bakabilirsiniz.
2. Isı dengesi
Seçimin ilk adımı aktarılacak ısıl gücün bulunmasıdır. Sıcak akışkanın verdiği ısı, soğuk akışkanın aldığı ısıya eşittir; iki taraf da hesaplanarak çapraz kontrol yapılır. Formüller düz metin olarak da okunabilir biçimde aşağıda verilmiştir.
Q = ṁsıcak × cp,sıcak × (Tsıcak,giriş − Tsıcak,çıkış)
Q: aktarılan ısıl güç (kW) · ṁ: kütlesel debi (kg/s) · cp: özgül ısı (kJ/kg·K) · T: giriş ve çıkış sıcaklıkları (°C)
Q = ṁsoğuk × cp,soğuk × (Tsoğuk,çıkış − Tsoğuk,giriş)
Soğuk taraf aynı büyüklüğü vermelidir; iki sonuç uyuşmuyorsa debi veya sıcaklık verisi gözden geçirilir.
Bir akışkanın çıkış sıcaklığı bilinmiyorsa ısı dengesinden bulunur. Debi veya sıcaklık verisi tahmine dayalıysa, seçim de ancak tahmin olur; kritik uygulamalarda debi ölçümüyle veri doğrulanır.
3. Yüzey hesabı ve LMTD
Gerekli ısı transfer yüzeyi; ısıl gücün, toplam ısı geçiş katsayısı ile düzeltilmiş logaritmik ortalama sıcaklık farkının çarpımına bölünmesiyle bulunur.
A = Q / (U × F × ΔTlm)
A: gerekli yüzey (m²) · Q: ısıl güç (kW) · U: toplam ısı geçiş katsayısı (kW/m²·K) · F: akış düzeni düzeltme faktörü (boyutsuz) · ΔTlm: logaritmik ortalama sıcaklık farkı (K)
ΔTlm = (ΔT₁ − ΔT₂) / ln(ΔT₁ / ΔT₂)
ΔT₁ ve ΔT₂: eşanjörün iki ucundaki sıcak–soğuk akışkan sıcaklık farkları (K); tam karşı akışta F = 1 alınır, çok geçişli düzenlerde F < 1 olur.
- Toplam ısı geçiş katsayısı: boru içi film, cidar iletkenliği, boru dışı film ve iki tarafın kirlenme dirençlerinin bileşkesidir.
- Kirlenme direnci: su kalitesi ve işletme sıcaklığıyla seçilir; hesaba katılmayan kirlenme, performansın zamanla düşmesi demektir.
- Düzeltme faktörü: F değeri çok düşükse akış düzeni (geçiş sayısı) yeniden değerlendirilir.
- Yaklaşım sıcaklığı: çıkış sıcaklıklarının birbirine yaklaşması yüzey ihtiyacını hızla büyütür.
- Film katsayıları: geometri ve akış koşullarına bağlıdır; hesap yöntemleri teknik referanslarda tanımlıdır.
Film katsayıları ve demet geometrisine bağlı hesap yöntemleri için VDI-Wärmeatlas temel referanstır [4].
4. Gövde ve boru tarafı ataması
Hangi akışkanın hangi tarafa verileceği performans, maliyet ve bakım kararlarını birlikte belirler. Genel pratik kurallar aşağıdadır; istisnalar proses koşullarına göre değerlendirilir.
| Akışkan koşulu | Tercih edilen taraf | Gerekçe |
|---|---|---|
| Kirlenmeye eğilimli akışkan | Boru tarafı | Boru içi mekanik temizliğe uygundur; gövde içi temizlik erişimi sınırlıdır. |
| Yüksek basınçlı akışkan | Boru tarafı | Küçük çaplı borular yüksek basıncı gövdeden daha ekonomik karşılar. |
| Yoğuşan buhar | Gövde tarafı | Geniş serbest kesit ve yoğuşma suyu tahliyesi gövde tarafında kolay sağlanır. |
| Yüksek viskoziteli akışkan | Gövde tarafı | Şaşırtma levhaları (baffle) ile türbülans artırılarak ısı geçişi iyileştirilir. |
| Korozif akışkan | Duruma göre | Pahalı malzemenin yalnızca bir tarafta kullanılması maliyeti düşürür. |
5. Malzeme ve genleşme
Malzeme kararı iki akışkanın da korozyon davranışıyla verilir; boru demeti, ayna, gövde ve kapaklar aynı malzemeden olmak zorunda değildir. Boru demeti ile gövde arasındaki ısıl genleşme farkı ise tasarımın mekanik boyutudur: sabit aynalı tasarımlarda genleşme körüğü, yüzer aynalı veya U borulu düzenlerde ise demet serbest hareket eder.
- Su kalitesi: klorür içeriği ve sertlik, boru ve ayna malzemesi kararının temel girdisidir.
- Galvanik uyum: demet ile gövde arasında farklı metaller kullanılacaksa temas korozyonu değerlendirilir.
- Genleşme çözümü: sıcaklık farkı büyükse körük, yüzer ayna veya U boru seçenekleri karşılaştırılır.
- Kaynak ve muayene: basınç sınırları içindeki birleşimler için kaynak prosedürü ve tahribatsız muayene planı öngörülür.
- Conta seçimi: sıcaklık ve akışkan uyumlu conta malzemesi, sızdırmazlığın sürekliliğini belirler.
Isı transfer ve basınçlı kap ürün ailemizi ürünler sayfamızda inceleyebilir, benzer tesislerdeki uygulamalarımızı referans projelerimizde görebilirsiniz.
6. Bağlantı ve devreye alma
Hesaplanan yüzeyin sahada hedef performansı vermesi bağlantı kurgusuna bağlıdır. Hava birikmesi, yanlış akış yönü veya yetersiz ölçüm noktası, doğru boyutlandırılmış bir eşanjörü bile düşük performanslı gösterir.
- Akış yönü: nozul işaretleri projeye göre bağlanır; ters bağlantı düzeltme faktörünü bozar.
- Hava alma ve drenaj: her iki tarafta da hava alma ve tahliye noktaları erişilebilir konumda olmalıdır.
- Ölçüm noktaları: iki tarafın giriş-çıkış sıcaklıkları ile basınçları, ısı dengesinin doğrulanması için ölçülür.
- İzolasyon ve servis: demetin çekilebilmesi için gereken mesafe ve izolasyon vanaları yerleşimde ayrılır.
- Devreye alma: kaçak testi sonrası kademeli ısıtma, termal şok ve contada gerilme oluşumunu önler.
Eşanjörün depolama tankıyla birlikte çalıştığı kurgularda hacim ve serpantin hesabının mantığını boyler seçimi ve hesaplaması rehberimizde bulabilirsiniz; kullanım suyu tarafındaki depolama şartnameleri için TS EN 12897 referans alınır [5].
7. Seçim kontrol listesi
| Adım | Kapsam |
|---|---|
| 1. Proses verisi | İki akışkanın debisi, sıcaklıkları, basınçları ve fiziksel özellikleri toplanır |
| 2. Isı dengesi | Aktarılacak ısıl güç iki taraf üzerinden çapraz kontrol edilerek belirlenir |
| 3. Taraf ataması | Kirlenme, basınç ve yoğuşma koşullarına göre gövde/boru tarafı atanır |
| 4. Akış düzeni | Geçiş sayısı ve karşı akış oranı belirlenip LMTD düzeltme faktörü hesaplanır |
| 5. Yüzey hesabı | Toplam ısı geçiş katsayısı ve kirlenme payı ile gerekli yüzey bulunur |
| 6. Basınç kaybı | Boru ve gövde tarafı kayıpları pompa ve sistem sınırlarıyla karşılaştırılır |
| 7. Genleşme ve malzeme | Isıl genleşme çözümü ve akışkanlara uygun malzeme seçilir |
| 8. Mekanik tasarım | Gövde, ayna, demet ve bağlantılar basınçlı kap kurallarıyla boyutlandırılır |
| 9. Devreye alma | Kaçak testi, hava alma, sıcaklık-basınç ölçümü ve ısı dengesi doğrulaması yapılır |
Mekanik tasarım; gövde, ayna ve demet boyutlandırması ile basınç testini kapsar ve basınçlı kap hesap kurallarına göre yürütülür [2]. Uygunluk değerlendirmesi kapsamındaki ekipmanlarda CE işaretlemesi PED çerçevesinde yapılır [3].
Sonuç
Gövde borulu eşanjör seçiminde belirleyici olan üç karardır: iki akışkan arasındaki ısı dengesinin doğru veriyle kurulması, akış düzenine uygun düzeltilmiş sıcaklık farkının hesaplanması ve kirlenme ile genleşme koşullarına göre taraf ataması ile malzeme kararı. Bu üç karar netleştiğinde yüzey hesabı ve mekanik tasarım mühendislik olarak tanımlanabilir hale gelir; aksi halde seçim tahmine dayanır [1].
Proses verilerinizi — debi, sıcaklık, basınç ve akışkan türleri — paylaştığınızda DEA Enerji mühendislik ekibi uygulamaya özel seçim değerlendirmesi yapar. Teknik görüşme için iletişim sayfamızdan bize ulaşabilirsiniz.
Sık Sorulan Sorular
Gövde borulu eşanjör nedir?
Gövde borulu eşanjör, bir dizi borunun bir gövde (silindirik kabuk) içine yerleştirilmesiyle oluşturulan ısı değiştiricisidir. Bir akışkan boruların içinden, diğer akışkan gövde içinde boruların dışından geçer; ısı iki akışkan birbirine karışmadan boru cidarı üzerinden aktarılır. Buhar-su, su-su ve yağ-su gibi çok sayıda proses ve tesisat uygulamasında kullanılır.
Hangi akışkan boru tarafına, hangisi gövde tarafına verilir?
Genel pratikte kirlenmeye eğilimli akışkan mekanik temizliği kolay olan boru tarafına, basıncı yüksek akışkan ise yüksek basınca uygun kesit yapısı nedeniyle yine boru tarafına alınır. Buhar gibi yoğuşan akışkanlar geniş serbest kesit gereksinimi nedeniyle çoğunlukla gövde tarafında kondanse edilir. Nihai atama; kirlenme, basınç kaybı, maliyet ve temizlik erişiminin birlikte değerlendirilmesiyle verilir.
Gövde borulu eşanjörde gerekli yüzey nasıl hesaplanır?
Hesap üç adımdır: önce ısı dengesi ile aktarılacak ısıl güç bulunur; sonra iki akışkanın giriş-çıkış sıcaklıklarından logaritmik ortalama sıcaklık farkı ve gerekiyorsa düzeltme faktörü hesaplanır; son olarak toplam ısı geçiş katsayısı ile gerekli yüzey belirlenir. Toplam ısı geçiş katsayısı; boru içi ve dışı film katsayıları, cidar iletkenliği ve kirlenme dirençlerinin bileşkesidir.
Kirlenme faktörü seçimde neden önemlidir?
İşletmede boru yüzeylerinde biriken kir ve kireç tabakası ek bir ısıl direnç oluşturur ve ısı transferini düşürür. Tasarımda kirlenme direnci hesaba katılmazsa eşanjör bir süre sonra hedef çıkış sıcaklığını tutturamaz hale gelir. Kirlenme payı; su kalitesi, işletme sıcaklığı ve temizlik periyodu verisiyle birlikte seçilir, keyfi bir emniyet çarpanıyla büyütülmez.
Genleşme problemi nasıl çözülür?
Boru demeti ile gövde farklı sıcaklıklarda çalıştığında aralarındaki ısıl genleşme farkı gerilme oluşturur. Çözüm yolları arasında gövde üzerinde genleşme körüğü kullanılması, yüzer aynalı (floating head) tasarım veya U borulu demet düzeni sayılır. Hangi çözümün seçileceği sıcaklık farkına, basınca, akışkanlara ve bakım stratejisine bağlıdır.
Eşanjör seçiminde hangi proses verileri istenir?
İki akışkanın türü ve özellikleri, debileri, giriş ve hedef çıkış sıcaklıkları, işletme ve tasarım basınçları, izin verilen basınç kayıpları, kirlenme eğilimi, malzeme beklentisi ve saha yerleşim kısıtları temel giriş verileridir. Bu veriler olmadan verilen yüzey değeri hesap değil tahmindir.
Kaynaklar
- TEMA (Tubular Exchanger Manufacturers Association) — gövde borulu ısı değiştiricilerinde mekanik tasarım sınıfları, bağlantı düzenleri ve terminoloji çerçevesi. https://www.tema.org
- EN 13445 — ateşsiz basınçlı kaplar; eşanjör gövde, boru demeti ve ayna (tüp sacı) tasarımının hesap esasları. https://standards.cencenelec.eu/
- Directive 2014/68/EU (PED) — basınçlı ekipmanların AB pazarına arzında uygunluk değerlendirmesi ve CE işaretlemesi çerçevesi. https://eur-lex.europa.eu/eli/dir/2014/68/oj
- VDI-Wärmeatlas — ısı geçiş katsayıları, boru demeti geometrileri ve basınç kaybı hesap yöntemleri için teknik referans. https://link.springer.com/book/9783662529881
- TS EN 12897 — kullanım suyu tarafında endirekt ısıtmalı depolama su ısıtıcılarının şartnameleri (eşanjörün depolama tarafıyla birleştirilmesi). https://www.tse.org.tr
