Özet
Isı pompası sistemlerinde akümülasyon (tampon) tankı boyutlandırması, cihazın etiket gücüne bakarak yapılacak basit bir seçim değildir. Doğru hesap; sistemin su hacmini, kompresörün minimum çalışma süresini, defrost rezervini ve kullanım suyu tarafındaki serpantin ihtiyacını birlikte ele alır. Hacim yetersizse kısa çevrim (short cycling) ve verim kaybı; aşırı büyükse gereksiz yatırım ve bekleme kaybı oluşur.
Bu yazı; ısı pompası akümülasyon tankı hacim hesabını adım adım formülleriyle, sistem tipine göre katsayı seçimini, defrost rezervi yaklaşımını ve hidrolik bağlantı esaslarını mühendislik pratikleriyle açıklar. Isı pompası sistemlerinin planlanması ve işletilmesi uluslararası standartlarda tanımlıdır [1] ve cihaz performansının kısmi yükte değerlendirilmesi EN 14825 kapsamındadır [2].

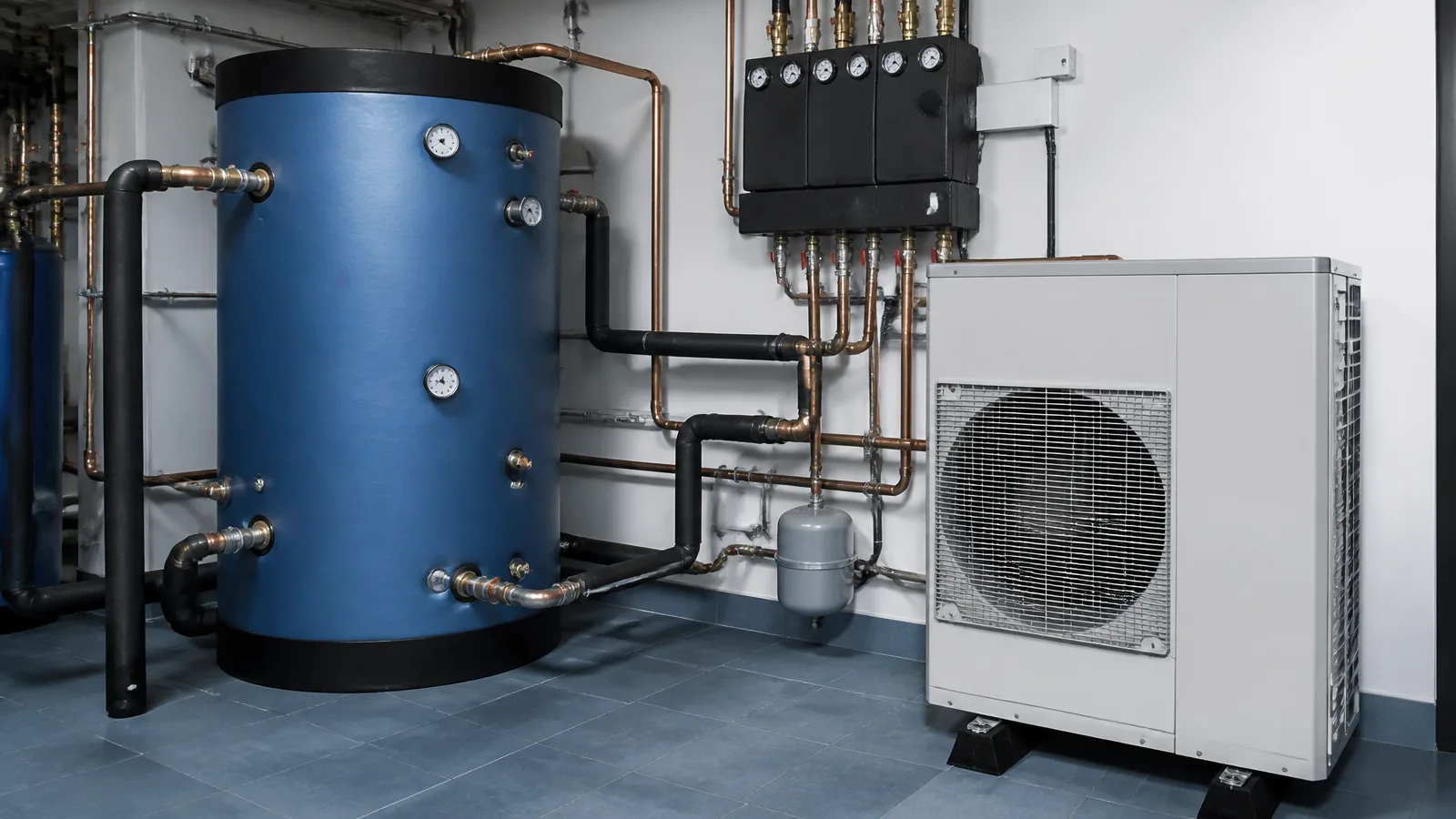

1. Isı pompasında akümülasyon tankı neden gereklidir?
Isı pompası kompresörü, devreye girişinden sonra yağ sirkülasyonunun oturması ve soğutkan çevriminin dengelenmesi için minimum bir çalışma süresi ister; tipik değer 5-10 dakikadır. Sistem su hacmi küçükse ısı talebi hızla karşılanır ve kompresör kısa sürede durur; hemen ardından yeniden devreye girer. Bu kısa çevrimler kompresör mekanik ömrünü kısaltır, elektrik tüketimini artırır ve sezonluk verimi (SCOP) düşürür.
- Çevrim süresi: tank hacmi, kompresörün minimum çalışma süresini garanti edecek su kütlesini sağlar.
- Defrost rezervi: dış hava kaynaklı cihazlarda buz çözme çevriminde iç devreden çekilen ısı tanktan karşılanır.
- Debi dengesi: zon vanalı sistemlerde açık zon sayısı değiştiğinde debi dalgalanması tamponla sönümlenir.
- Hidrolik ayrışma: ısı kaynağı devresi ile dağıtım devresi farklı debilerde çalışabilir.
- Katmanlaşma: dik tankta sıcak su üstte, soğuk dönüş altta tutularak kullanılabilir ısı rezervi artar.
Kullanım sıcak suyu üretimi bu tamponun görevi değildir; ısıtma devresi tamponu ile kullanım suyu boyleri birlikte tasarlanır. Genel boyler boyutlandırma mantığını boyler seçimi ve hesaplaması rehberimizde bulabilirsiniz.
2. Tampon hacmi hesabı
Tampon hacmi, kompresörün minimum çalışma süresi boyunca sisteme verilecek ısının depolanacağı su kütlesinden yola çıkarak hesaplanır. Temel denge denklemi:
Vtank = (Q × t) / (1,16 × ΔT)
Vtank: gerekli tampon hacmi (L) · Q: ısı pompası gücü (kW) · t: minimum çalışma süresi (h; 10 dk = 0,167 h) · ΔT: izin verilen sıcaklık bandı (K; tipik 4-6 K) · 1,16: suyun özgül ısısından gelen sabit (Wh/L·K)
Örnek: 12 kW gücünde bir ısı pompası, 10 dakika minimum çevrim süresi ve 5 K sıcaklık bandı için gerekli hacim yaklaşık (12 × 0,167) / (1,16 × 5) ≈ 345 L olarak bulunur. Sistemde zaten bulunan devre su hacmi bu değerden düşülür; kalan kısım akümülasyon tankı olarak eklenir.
3. Sistem tipine göre katsayı seçimi
Dağıtım sisteminin kendi su hacmi, tampon ihtiyacını doğrudan değiştirir. Yerden ısıtmada boru içindeki su zaten tampon görevi görürken; fancoil sistemlerinde devre su hacmi çok düşüktür ve tampon neredeyse tamamen tanktan sağlanır.
| Sistem tipi | Pratik katsayı | Hesap notu |
|---|---|---|
| Yerden ısıtma (yüksek su hacimli) | 10-15 L/kW | Devrenin kendi su hacmi tampon görevine katkı sağlar; tank hacminden mevcut sistem hacmi düşülebilir. |
| Radyatörlü sistem | 15-20 L/kW | Düşük su hacmi ve hızlı sıcaklık dalgalanması nedeniyle daha yüksek tampon hacmi gerekir. |
| Fancoil / konvektörlü sistem | 20-25 L/kW | Çok düşük su hacmi ve zon bazlı sık açma-kapama, en yüksek tampon ihtiyacını doğurur. |
| Defrost rezervi (dış hava kaynaklı) | Hesaba eklenir | Defrost çevriminde iç devreden çekilen ısının tanktan karşılanması için ek hacim ayrılır. |
Hesaplanan hacim aralığına göre seçim yapılırken basınç sınıfı da birlikte değerlendirilir; yüksek katlı binalarda ve yüksek statik basınçlı sistemlerde PN16 akümülasyon tankı serisi, alçak ve orta basınçlı konut tipi sistemlerde ise PN10 akümülasyon tankı serisi değerlendirilir.
4. Defrost rezervi hesabı
Dış hava kaynaklı ısı pompaları, dış ünitede biriken buzu çözmek için çevrimi tersine çevirir ve bu sürede ısıyı iç devreden çeker. Defrost sırasında iç devre sıcaklığının konfor sınırının altına düşmemesi için tankta yeterli ısı rezervi bulunmalıdır.
Vdefrost = (Qdefrost × tdefrost) / (1,16 × ΔTizin)
Qdefrost: defrost sırasında iç devreden çekilen güç (kW) · tdefrost: tipik defrost süresi (h; 5 dk = 0,083 h) · ΔTizin: iç devrede izin verilen sıcaklık düşümü (K; tipik 3-5 K)
Hesaplanan defrost hacmi ile çevrim süresi hacmi karşılaştırılır; büyük olan değer tank seçiminde esas alınır. Sert iklim bölgelerinde ve sık defrost yapan cihazlarda defrost rezervi genellikle belirleyici büyüklüktür.
5. Kullanım suyu tarafı: boyler ve serpantin
Akümülasyon tankı ısıtma devresini dengeler; hijyenik kullanım suyu ise serpantinli boylerde hazırlanır. Isı pompasının besleme sıcaklığı kazana göre düşük olduğundan (tipik 35-55 °C), aynı ısıtma gücü daha küçük sıcaklık farkıyla (ΔT) aktarılır ve bu da büyük serpantin yüzeyi gerektirir.
Aserpantin = Q / (k × ΔTort)
A: gerekli serpantin yüzeyi (m²) · Q: boylere aktarılacak ısıtma gücü (kW) · k: serpantin ısı geçiş katsayısı (kW/m²·K; üretici verisi) · ΔTort: besleme suyu ile kullanım suyu arasındaki ortalama sıcaklık farkı (K)
- Isı pompası rejiminde çalışmaya uygun, geniş yüzeyli serpantin tercih edilir; kazan boyleri serpantini çoğu zaman yetersiz kalır.
- Çift serpantinli boyler, ısı pompası + yedek kaynak (rezistans veya kazan) kurgusunu tek depoda toplar.
- Bivalent işletmede ısı pompası alt serpantini besler; yedek kaynak üst serpantinden devreye girer.
- Serpantin basınç kaybı, ısı pompası pompasının karakteristiğiyle birlikte kontrol edilir.
Isı pompası rejimine göre genişletilmiş serpantin yüzeyli ısı pompası boylerleri, bu düşük ΔT koşulu için boyutlandırılmış serilerdir.
6. Hidrolik bağlantı şeması
Tankın devreye bağlanma biçimi, hesaplanan hacmin gerçekten kullanılıp kullanılamayacağını belirler. Yanlış bağlanan bir tank, nominal hacmi doğru olsa bile tampon görevi göremez.
- Seri bağlantı (dönüş hattı): tank dönüş hattına seri yerleştirilir; tüm devre suyu her çevrimde tanktan geçer. En yaygın ve güvenilir kurgudur.
- Seri bağlantı (gidiş hattı): defrost rezervinin doğrudan iç devreye hazır olması istendiğinde tercih edilir.
- Paralel bağlantı: tank bir bypass hattında tutulur; denge kabı göreviyle birlikte farklı pompa gruplarının debileri ayrıştırılır.
- Dört yollu hidrolik denge kabı: ısı kaynağı ve dağıtım tarafları farklı debilerde çalıştığında hidrolik kısa devreyi önler.
- Bağlantı yönü: sıcak giriş üstten, soğuk dönüş alttan yapılarak sıcaklık katmanlaşması korunur.
7. Boyutlandırma ve devreye alma kontrol listesi
| Adım | Kapsam |
|---|---|
| 1. Isı pompası gücü | Tasarım dış sıcaklığındaki anma ısıtma gücü (kW) ve bivalent nokta belirlenir |
| 2. Sistem tipi | Yerden ısıtma, radyatör veya fancoil; mevcut devre su hacmi hesaplanır |
| 3. Tampon hacmi | Güç × L/kW katsayısı − mevcut sistem hacmi = eklenecek tank hacmi |
| 4. Defrost rezervi | Defrost süresi ve sıcaklık düşümü üzerinden ek rezerv hacmi doğrulanır |
| 5. Serpantin boyutu | Kullanım suyu boyleri için düşük ΔT'ye göre serpantin yüzeyi hesaplanır |
| 6. Hidrolik bağlantı | Seri/paralel bağlantı, denge kabı ve pompa kurgusu projelendirilir |
| 7. Basınç ve emniyet | İşletme basıncına göre PN sınıfı, genleşme tankı ve emniyet vanası seçilir |
| 8. Devreye alma | Çevrim süresi ölçümü, sıcaklık katmanlaşması kontrolü ve debi ayarı |
Basınçlı kapların tasarım ve belgelendirme çerçevesi için PED (2014/68/AB) [4] ve kullanım suyu tarafında TS EN 12897 [5] referans alınır.
Sonuç
Isı pompası akümülasyon tankı hesabında belirleyici olan üç büyüklüktür: kompresörün minimum çevrim süresini karşılayan çevrim hacmi, defrost sırasında iç devreyi koruyan rezerv hacmi ve dağıtım sisteminin kendi su hacmi. Bunların en büyüğü esas alınır; kullanım suyu tarafında ise düşük besleme sıcaklığına göre genişletilmiş serpantinli boyler seçilir. Hidrolik bağlantı doğru kurulduğunda hesaplanan hacim sahada da tampon görevi görür; sistem sessiz, verimli ve uzun ömürlü çalışır [3].
Isı pompası gücünüzü, dağıtım sisteminizi ve kullanım suyu talebinizi paylaştığınızda DEA Enerji mühendislik ekibi tank hacmini ve boyler konfigürasyonunu birlikte çalışır. Teknik değerlendirme ve fiyatlandırma için iletişim sayfamızdan bize ulaşabilirsiniz.
Sık Sorulan Sorular
Isı pompasında akümülasyon tankı neden gereklidir?
Isı pompası kompresörünün sağlıklı çalışması için her devreye girişin ardından belirli bir minimum çalışma süresi gerekir. Sistem su hacmi küçükse cihaz kısa çevrimlere girer; sık start-stop kompresör ömrünü kısaltır ve verimi düşürür. Akümülasyon tankı sisteme su hacmi ekleyerek çevrim süresini uzatır, defrost sırasında iç devreye ısı rezervi sağlar ve debi dalgalanmalarını dengeler.
Isı pompası tampon tankı hacmi nasıl hesaplanır?
Temel yaklaşım, ısı pompasının anma ısıtma gücünü (kW) litre/kilovat cinsinden bir sistem hacmi katsayısıyla çarpmaktır. Yaygın pratik aralık, kapalı devre ısıtma sistemlerinde 10-20 L/kW'dir; yerden ısıtma gibi yüksek su hacimli sistemlerde alt sınır, radyatörlü veya fancoil sistemlerde üst sınır değerlendirilir. Defrost rezervi gereken dış ünitelerde ayrıca defrost sırasında çekilecek ısıyı karşılayacak ek hacim hesaba katılır.
Akümülasyon tankı seri mi paralel mi bağlanmalıdır?
Seri (dönüş hattı üzerinde) bağlantı, tampon hacminin her çevrimde devrede kalmasını sağlar ve en yaygın tercihtir. Paralel bağlantı veya dört yollu hidrolik denge kabı kurgusu, birden fazla ısı kaynağı veya ayrı pompa grupları olan sistemlerde debi dengesini kolaylaştırır. Seçim; sistemdeki pompa sayısı, devre yapısı ve kontrol stratejisine göre yapılmalıdır.
Isı pompası sisteminde serpantin yüzeyi neden büyük tutulur?
Isı pompası besleme sıcaklığı kazana göre düşüktür; tipik gidiş suyu 35-55 °C aralığındadır. Aynı ısıtma gücünü daha düşük sıcaklık farkıyla (ΔT) aktarmak için serpantin ısı transfer yüzeyinin büyütülmesi gerekir. Yetersiz serpantin, kullanım suyunun hedef sıcaklığa ulaşamamasına ve ısı pompasının verimsiz yüksek sıcaklık rejimine zorlanmasına yol açar.
Kullanım sıcak suyu için akümülasyon tankı mı boyler mi gerekir?
Akümülasyon tankı kapalı devre ısıtma suyunu depolar; hijyenik kullanım suyu üretmez. Kullanım sıcak suyu için serpantinli boyler veya taze su istasyonu gerekir. Isı pompası sistemlerinde ikisi birlikte çalışır: akümülasyon tankı ısıtma devresini dengeler, çift serpantinli boyler ise ısı pompası ve yedek kaynak ile kullanım suyunu hazırlar.
