Bir tesiste sıcak su ihtiyacı yalnızca günlük tüketim miktarıyla açıklanamaz. Aynı anda açılan duşlar, vardiya geçişleri, temizlik saatleri ve şebeke suyunun mevsimsel sıcaklığı, sistemden beklenen gücü değiştirir. Boyler seçimi yapılırken enerji kullanımı kadar bakım erişimi ve makine dairesindeki yerleşim de değerlendirilmelidir.

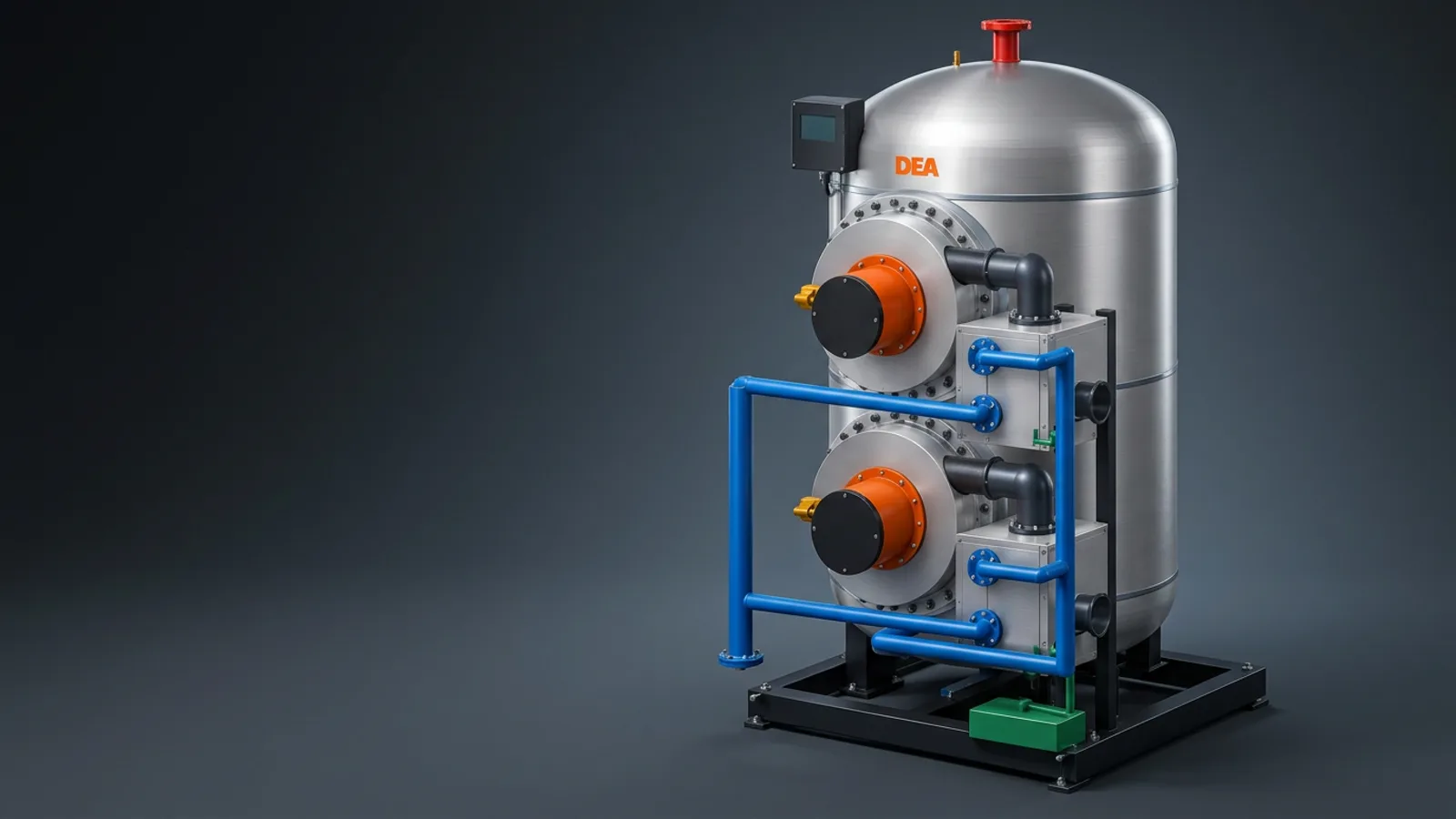

DEA GAZ CONDENS V, bu ihtiyaçları birlikte ele alan bir geliştirme projesidir. Dik bir ortak tankın içine yatay yerleştirilen iki ısıtma kartuşu ve her kola ait ayrı yoğuşma kaseti, tasarımın temelini oluşturur. Model henüz geliştirme aşamasındadır; burada paylaşılan kapasite değerleri, test edilmiş ürün beyanları değil mühendislik hedefleridir.
01
Yoğuşmalı boyler nasıl çalışır?
Gaz yakıtlı bir boylerde yanma sonucunda ortaya çıkan ısı suya aktarılır. Yanma gazlarının içinde su buharı da bulunur. Yoğuşmalı tasarımda, bu gazlar yeterince soğutulduğunda su buharının bir bölümü sıvıya dönüşür. Bu dönüşüm sırasında açığa çıkan ısının da suya aktarılması amaçlanır. Böylece baca gazıyla taşınan enerjinin bir bölümü daha geri kazanılabilir. A.O. Smith’in yoğuşmalı su ısıtıcısı kılavuzu, bu süreci soğuk suya yakın eşanjör yüzeylerinde gazların soğuması ve oluşan kondensin sifon üzerinden uzaklaştırılmasıyla açıklar.
Yoğuşma, bütün çalışma saatlerinde aynı seviyede gerçekleşen sabit bir özellik değildir. Eşanjöre ulaşan suyun sıcaklığı, gaz tarafındaki koşullar ve anlık ihtiyaç geri kazanımı etkiler. Bosch’un yoğuşmalı kazan teknik dokümanı da düşük dönüş sıcaklığının yoğuşmalı işletmedeki önemini vurgular. Kullanım suyu boylerindeki sıcaklık düzeni ayrıca değerlendirilmelidir; bir ısıtma kazanının işletme koşulları her boylere doğrudan aktarılmaz.
02
10 ton/saat sıcak su hedefi ne ifade ediyor?
DEA GAZ CONDENS V çalışmasının çıkış noktası, saatte 10.000 kilogram kullanım suyunu 10 °C’den 60 °C’ye ısıtmaktır. Buradaki sıcaklık farkı 50 °C’dir. Suyun debisi, özgül ısısı ve sıcaklık farkı birlikte hesaplandığında yaklaşık 581,4 kW net su ısıtma yükü ortaya çıkar.
Ön hesapta yüzde 5 pay eklendiğinde ihtiyaç yaklaşık 610,5 kW olur. Bu nedenle tasarımda iki eşit ısıtma kolu için toplam 620 kW, yani kol başına 310 kW yararlı güç hedeflenmiştir. Bu değer yakıt giriş gücüyle aynı değildir. Gaz tüketiminin belirlenmesi için gerçek çalışma koşullarındaki verim ve yakıt özellikleri de bilinmelidir.
Depo hacmi ile sürekli sıcak su kapasitesi de birbirinden ayrılmalıdır. Tankta önceden ısıtılmış su kısa süreli yoğun çekişlere katkı sağlayabilir. Ancak sürekli olarak saatte 10 ton su hazırlamak, ısıtma sisteminin bu yükü devamlı karşılayabilmesini gerektirir. Bu ayrım, farklı ürünlerin karşılaştırılmasında doğru soruların sorulmasını sağlar.
03
Dik tank ve önden sökülen kartuşlar

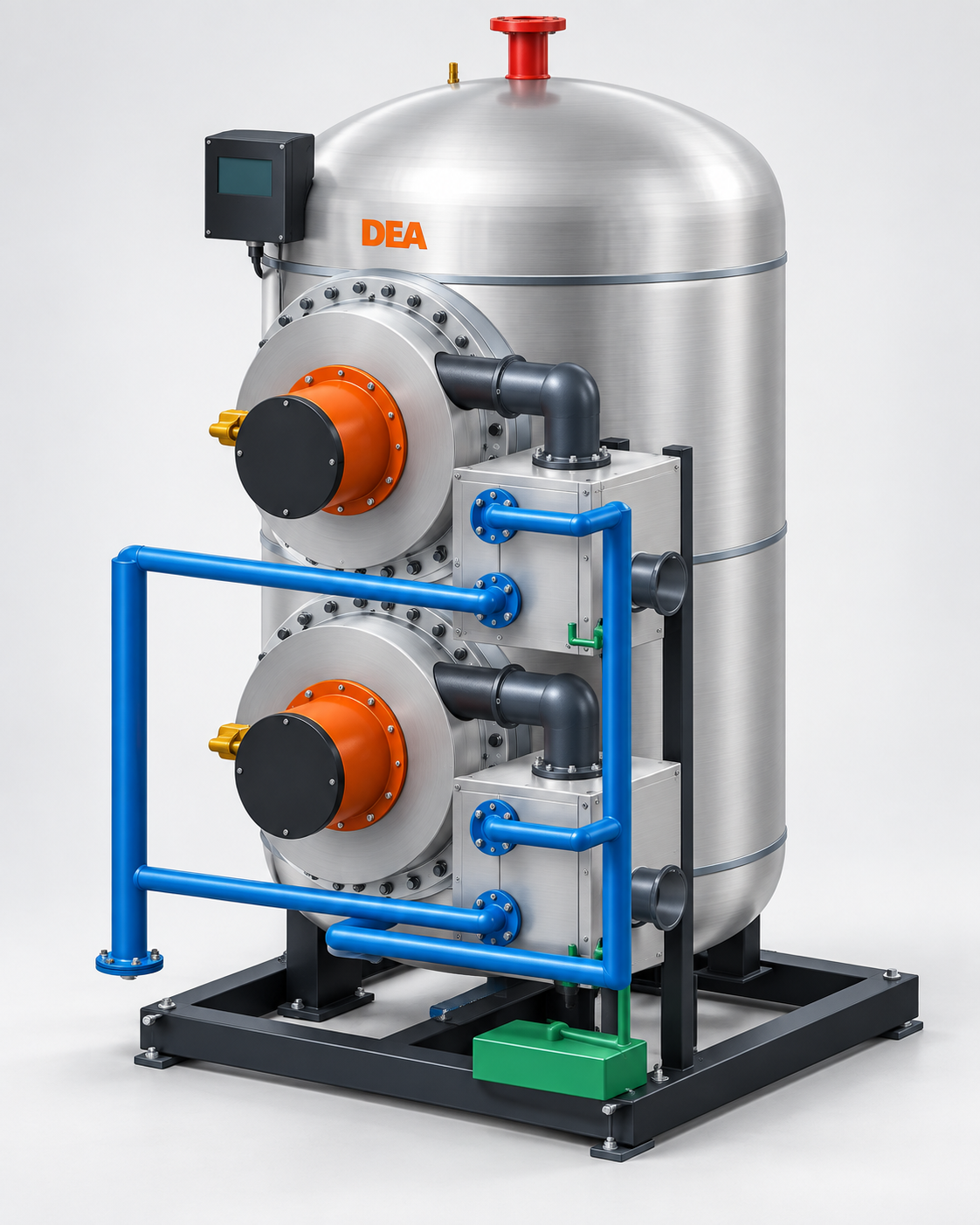

Tasarımın ayırt edici yönü, ana ısıtma gövdelerinin dik tanktan öne doğru çıkarılmasıdır. Isıtma kartuşları farklı yüksekliklerde yer alır. Böylece uzun bir boru demetini tankın üstünden çıkarmak için gereken dikey hareket alanı, yatay bir servis düzeniyle değiştirilir.
Bu seçim özellikle tavan yüksekliğinin sınırlı olduğu yerleşimler için incelenmeye değerdir. Buna karşılık ön tarafta yeterli boşluk bırakılmalıdır. Mevcut 3D modelde ana kartuş için 1.800 mm çıkarma hareketi öngörülür. Personelin çalışacağı alan, sökülen parçaların bırakılacağı yer ve taşıma ekipmanı bu mesafeye ek olarak planlanır.
Modelin yaklaşık dış ölçüleri 2.021 mm genişlik, 2.442 mm derinlik ve 3.055 mm yüksekliktir. Bunlar yalnızca cihazın modellenen dış sınırlarıdır. Saha bacaları ve servis koridorları dahil değildir. Dik gövde kullanılması tek başına daha küçük toplam kurulum alanı anlamına gelmez; servis yönü ile taban alanı birlikte değerlendirilir.
04
Ayrı yoğuşma kasetlerinin görevi
Öngörülen su düzeninde 10 °C besleme suyu iki yoğuşma koluna dağıtılır. Ön ısıtmadan sonra ana tanka ulaşır; kullanım suyu tankın üstünden alınır. Yanma gazı ise her ana ısıtma kartuşundan kendi yoğuşma modülüne, ardından kendi baca bağlantısına yönelir. Kullanım suyu, yanma gazı veya kondensle doğrudan temas etmez.
Bu düzenin geliştirilmesinde eşanjör yüzeyi kadar iki kol arasındaki su dağılımı da önemlidir. Su çekişi azaldığında veya bir kol devre dışı kaldığında sistemin nasıl kontrol edileceği ayrıntılı hesaplarla belirlenmelidir. Yoğuşma kaseti bulunması, tek başına belirli bir yakıt tasarrufu yüzdesini veya yıl boyunca aynı verimi kanıtlamaz.
05
Sökülebilir yapı bakım için ne sağlar?
Kartuşun tanktan ayrılabilmesi, ısıtma yüzeylerine erişimi ve boru değişiminin planlanmasını kolaylaştırmayı amaçlar. Boruların tek tek vida sökülerek değiştirildiği bir yapı tarif edilmemektedir. Kartuş servis alanına alındıktan sonra boru bağlantıları uygun prosedürle işlenir; ayna delikleri değerlendirilir ve yenileme sonrasında gerekli kontroller yapılır.
İki kartuşun ortak tankı kullandığı unutulmamalıdır. Basınç bağlantısı açılarak kartuş çıkarılacaksa bütün cihaz durdurulur, emniyetli duruma alınır ve tank boşaltılır. Dolayısıyla iki ısıtma kolu, bakım sırasında tam kapasiteyi sürdüren yedekli bir sistem anlamına gelmez. İşletmenin kesintisiz sıcak su ihtiyacı varsa yedekleme, tesisin bütününü kapsayan ayrı bir karar olmalıdır.
06
Proje değerlendirmesinde hangi bilgiler gerekir?
Uygun bir sıcak su sistemi için saatlik tüketim, en yoğun çekiş süresi, giriş suyu sıcaklığı ve istenen çıkış sıcaklığı birlikte paylaşılmalıdır. İşletme basıncı, sirkülasyon düzeni, su özellikleri ve makine dairesinin ölçüleri de seçimi etkiler. Kapı geçişleri ile bakım ekipmanının hareket alanı, cihaz yerleştirilmeden önce kontrol edilmelidir.
DEA GAZ CONDENS V için 6 bar işletme hedefi esas alınmıştır. Nihai basınç tasarımı, brülör seçimi, malzemeler ve performans; ayrıntılı mühendislik, prototip testleri ve uygunluk çalışmalarıyla kesinleştirilecektir. Projenizi değerlendirirken en yararlı başlangıç, ihtiyaç profilini bu tasarım hedefleriyle karşılaştırmaktır.
Sık sorulan sorular
DEA GAZ CONDENS V şu anda seri üretim modeli mi?
Model geliştirme aşamasındadır. Sunulan görseller ve değerler mevcut konsepti anlatır. Nihai ürün özellikleri ve tedarik koşulları proje görüşmesiyle değerlendirilmelidir.
620 kW her koşulda 10 ton/saat sıcak su sağlar mı?
620 kW, tasarımın toplam yararlı güç hedefidir. 10 ton/saat hedefi 10 °C giriş ve 60 °C çıkış koşuluna bağlıdır. Gerçek performans henüz testlerle doğrulanmamıştır.
Bir kartuş sökülürken diğer kartuş çalışabilir mi?
Ortak tankın basınç sınırı açılacağı için kartuş sökme bakımında bütün cihazın durdurulması ve tankın boşaltılması gerekir. Tasarım bu işlem sırasında kesintisiz üretim vaadi taşımaz.
