Özet
Basınçlı hava tankı hacim hesabı, katalogdan en yakın standart hacmi seçmekle değil; şebekenin hangi basınç bandında, hangi debi profiliyle çalışacağını tanımlamakla başlar. Tankın şebekeye verebileceği hava miktarı, geometrik hacim ile üst ve alt çalışma basınçları arasındaki mutlak basınç farkının birlikte belirlediği bir büyüklüktür.
Bu yazı; kullanılabilir hava hacminin hesabını, mutlak ve manometrik basınç ayrımını, kompresör çevrim sayısının tank hacmine etkisini, yoğuşma ve drenaj kurgusunu ile yerleşim ve emniyet donanımı esaslarını mühendislik pratikleriyle açıklar. Basınçlı kapların tasarım ve uygunluk çerçevesi ilgili mevzuat ve standartlarda tanımlıdır [1]; basit alevsiz kaplar için ayrı, genel basınçlı kaplar için ayrı tasarım kuralları uygulanır [2], [3].
1. Basınçlı hava tankı ne işe yarar?
Basınçlı hava tankı (hava receiver), kompresörün ürettiği basınçlı havayı depolayan ve şebeke basıncını dengeleyen basınçlı kaptır. Kompresörün kesintisiz çalışmadan besleyemeyeceği ani tüketimleri karşılar, kontrol sisteminin çevrim sayısını düşürür ve hattaki basınç dalgalanmasını yumuşatır.
- Depolama: ani tüketim anlarında kompresör devreye girmeden hava sağlar.
- Dengeleme: yük-boş çevrimlerinde şebeke basıncındaki salınımı küçültür.
- Çevrim azaltma: start-stop kompresörlerde saatteki start sayısını düşürür.
- Yoğuşma ayrıştırma: sıcak basınçlı havanın soğumasıyla oluşan suyun bir bölümü tankta toplanır.
- Sistem ayrıştırma: kurutucu ve filtrelerle birlikte hava kalitesi kademesinin yerleşim noktasıdır.
Buhar tarafında da benzer depolama ve dengeleme mantığıyla çalışan sistemlerin seçimini ele alan konteynerli mobil buhar jeneratörü seçimi yazımızda kapasite ve debi hesabının aynı disiplinle yapıldığını görebilirsiniz.
2. Hacim hesabı ve mutlak basınç ayrımı
Tankın üst basınçtan alt basınca boşalırken şebekeye verdiği serbest hava miktarı, tank hacmi ile mutlak basınç farkının atmosfer basıncına oranıyla bulunur. Formül düz metin olarak da okunabilir biçimde aşağıda verilmiştir.
Vkullanılabilir = Vtank × (p1,mutlak − p2,mutlak) / patm
Vkullanılabilir: tanktan alınabilecek serbest hava hacmi (m³) · Vtank: tankın geometrik hacmi (m³) · p1,mutlak ve p2,mutlak: üst ve alt çalışma basınçları, mutlak (bar) · patm: atmosfer basıncı (≈ 1,013 bar, deniz seviyesi)
Gerekli tank hacmi, şebekenin bir çevrim içinde ihtiyaç duyduğu serbest hava miktarından geriye doğru hesaplanır:
Vtank = Vihtiyaç × patm / (p1,mutlak − p2,mutlak)
Vihtiyaç: bir çevrimde veya ani tüketim süresince şebekenin ihtiyaç duyduğu serbest hava hacmi (m³)
Hesabın sonucu, cihazın standart hacmi değil o tesisin verisiyle bulunan bir büyüklüktür; debi veya basınç bandı ölçülmeden yapılan seçim bağlayıcı olmaz [4].
3. Hesabı belirleyen değişkenler
Hacim hesabının güvenilirliği, girdi değişkenlerinin doğruluğuna bağlıdır. Aşağıdaki tabloda her değişkenin rolü ve tasarım notu özetlenmiştir.
| Değişken | Rolü | Tasarım notu |
|---|---|---|
| Serbest hava debisi (V̇₀) | Kompresörün veya tüketimin atmosfer koşullarına indirgenmiş hava debisi | Hesabın temel girdisidir; katalog debisi ile fiili tüketim profili birbirinden ayrı değerlendirilir. |
| Üst çalışma basıncı (p₁) | Tankın dolduğu azami mutlak basınç | Kompresörün yük kesme basıncıyla ilişkilidir; emniyet ventili ayarı bu değerin üzerinde kalır. |
| Alt çalışma basıncı (p₂) | Şebekenin düşmesine izin verilen asgari mutlak basınç | En kritik tüketicinin ihtiyaç duyduğu basınç ve hat kayıplarıyla birlikte belirlenir. |
| Basınç bandı (p₁ − p₂) | Tanktan geri alınabilecek havayı belirleyen fark | Band daraldıkça aynı hacimden alınan kullanılabilir hava azalır; bandı genişletmek enerji maliyeti doğurabilir. |
| Çevrim sayısı (Z) | Kompresörün saatlik yük-boş veya start-stop sayısı | Üreticinin izin verdiği azami değerle sınırlıdır; tank hacmi bu sınırı sağlayacak kadar büyük seçilir. |
Sıcak su tarafındaki depolama hesaplarında da benzer biçimde hacim, debi ve sıcaklık farkı birlikte ele alınır; bu yaklaşımı boyler seçimi ve hesaplaması rehberimizde inceleyebilirsiniz.
4. Kompresör çevrim sayısı ve tank hacmi
Yük-boş veya start-stop kontrollü kompresörlerde tank, yalnızca depolama elemanı değil aynı zamanda kompresörü koruyan bir tampondur. Tank küçük seçilirse kompresör kısa aralıklarla devreye girip çıkar; motor, yıldız-üçgen şalter ve kaplin ekipmanı gereksiz yıpranır.
Z = 3600 × V̇₀ × patm / (2 × Vtank × (p1,mutlak − p2,mutlak))
Z: saatlik azami çevrim sayısı (1/h; %50 tüketim noktasında en yüksek değere ulaşır) · V̇₀: kompresör serbest hava debisi (m³/s) · diğer semboller önceki formüldeki gibidir
- En kritik nokta: çevrim sayısı, tüketimin kompresör debisinin yarısına eşit olduğu anda en yüksek değerine ulaşır.
- Üretici sınırı: izin verilen azami start veya yük-boş sayısı kompresör üreticisinin dokümanından teyit edilir.
- Bandı genişletmek: üst basıncı yükseltmek hacim ihtiyacını azaltır ancak sıkıştırma enerjisi maliyetini artırır.
- Frekans kontrollü kompresör: değişken devirli makinelerde çevrim kısıtı farklı değerlendirilir; tank yine de ani tüketim tamponudur.
- Çoklu kompresör: kademeli sistemlerde tank, kademe geçişlerindeki basınç çukurlarını yumuşatır.
Depolama ve tampon hacmi mantığının ısı pompası tarafındaki karşılığını ısı pompası akümülasyon tankı hesabı yazımızda bulabilirsiniz; orada da çevrim süresi sınırı belirleyici girdidir.
5. Yoğuşma, drenaj ve korozyon
Kompresörden çıkan sıcak hava tankta soğurken içindeki su buharının bir bölümü yoğuşur ve dipte birikir. Tahliye edilmeyen bu su, hem kullanılabilir hacmi küçültür hem de iç yüzeyde çizgisel korozyon başlatır; ilerleyen dönemde cidar incelmesi basınç güvenliğini doğrudan ilgilendirir.
- Dip drenajı: tankın en alt noktasına tahliye bağlantısı konur; manuel veya otomatik kondens tahliyesi planlanır.
- Periyodik kontrol: basınçlı kapların periyodik muayenesi ilgili yönetmelik kapsamında yürütülür.
- İç yüzey: yoğuşma suyunun biriktiği bölgede korozyon izleri cidar kalınlığı ölçümüyle izlenir.
- Kurutucu sıralaması: ısıl kütle olarak tankın kurutucudan önce veya sonra konumlandırılması tesis kurgusuna göre değerlendirilir.
- Hat eğimi: tank çıkışı sonrası hatlarda yoğuşmanın tüketiciye sürüklenmemesi için eğim ve tahliye noktaları gözden geçirilir.
Basınçlı kaplarda korozyon türleri ve alınacak önlemlerin detayını boylerlerde korozyon çeşitleri ve önlemler yazımızda ele aldık; hava tanklarındaki yoğuşma kaynaklı korozyon da aynı mekanizmaları paylaşır [5].

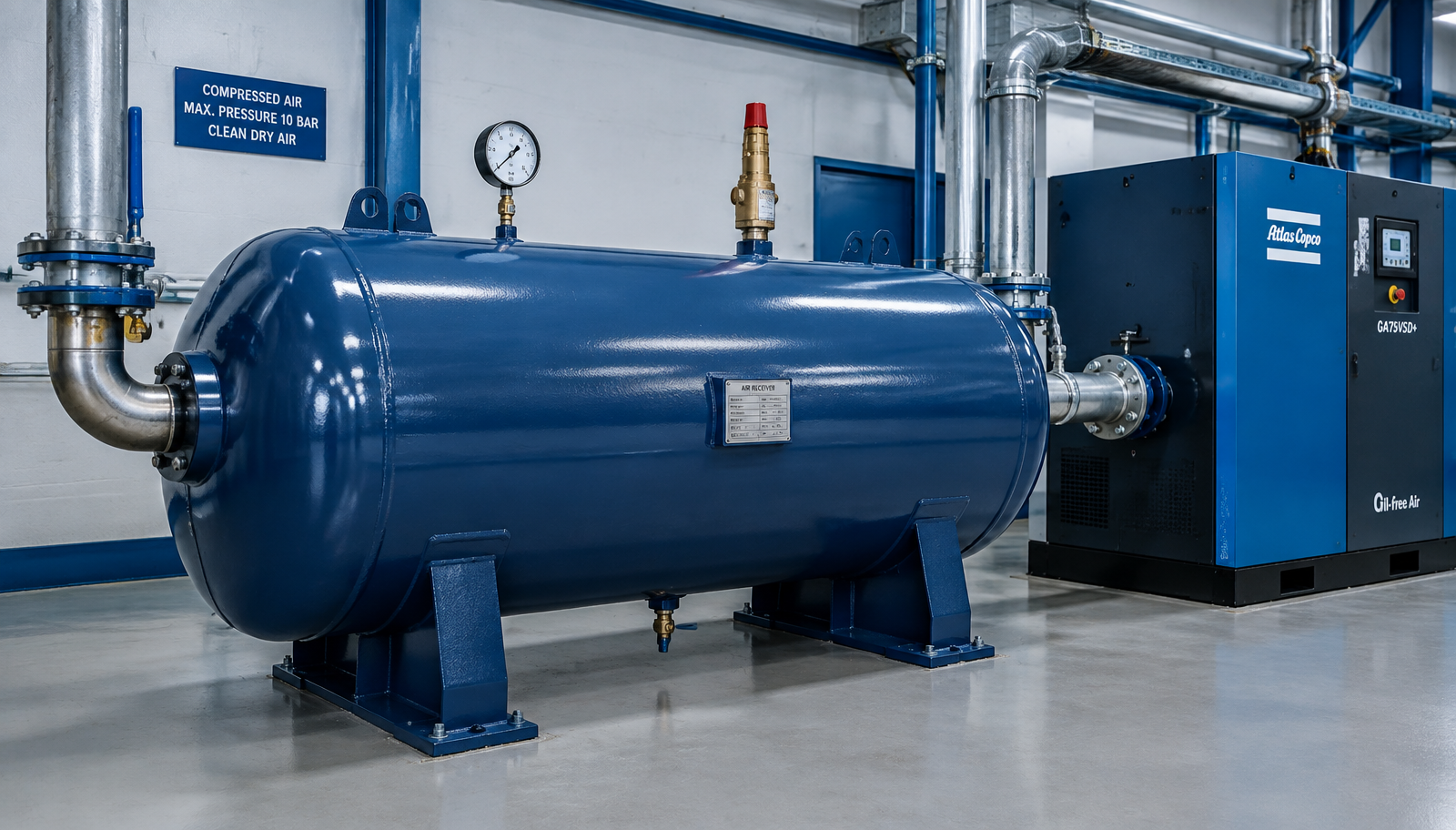

6. Yerleşim ve emniyet donanımı
Hesaplanan hacmin sahada güvenle çalışması, doğru yerleşim ve eksiksiz emniyet donanımıyla mümkündür. Basınçlı kap mevzuatı; tasarım, imalat ve işletmeye alma aşamalarında ayrı yükümlülükler getirir [1].
- Emniyet ventili: kapasitesi ve ayar basıncı tankın tasarım basıncıyla uyumlu seçilir; müdahale edilemeyecek şekilde korunur.
- Manometre: okunabilir konumda, kırmızı çizgili kadranla işletme üst basıncını gösterir.
- Titreşim: kompresör yakınındaki tanklarda titreşim kaynaklı yorulmaya karşı esnek bağlantı ve uygun sehpa değerlendirilir.
- Muayene erişimi: manhole veya el deliği, iç kontrol için erişilebilir tutulur.
- Ortam koşulları: donma riski olan mahallerde yoğuşma suyunun donmasına karşı önlem alınır.
Basınçlı kap ve depolama ürün ailemizdeki imalat yaklaşımımızı ürünler sayfamızda inceleyebilir, sanayi tesislerindeki uygulamalarımızı referans projelerimizde görebilirsiniz.
7. Seçim ve devreye alma kontrol listesi
| Adım | Kapsam |
|---|---|
| 1. Tüketim profili | Ortalama ve ani tüketim debileri, ani çekiş süreleri ve çalışma rejimi toplanır |
| 2. Basınç bandı | Üst ve alt çalışma basınçları mutlak basınca çevrilerek izin verilen fark belirlenir |
| 3. Kompresör kontrolü | Kompresörün kontrol tipi ve izin verilen azami çevrim sayısı teyit edilir |
| 4. Hacim hesabı | Serbest hava debisi, çevrim sınırı ve basınç bandı ile gerekli tank hacmi bulunur |
| 5. Ani tüketim kontrolü | En büyük ani tüketimin, tankın kullanılabilir hacmiyle karşılanabildiği doğrulanır |
| 6. Yerleşim | Tank konumu, kurutucu ve filtre sıralaması, drenaj ve bakım erişimi planlanır |
| 7. Emniyet donanımı | Emniyet ventili, manometre, drenaj ve muayene bağlantıları doğrulanır |
| 8. Devreye alma | Kaçak kontrolü, basınç bandı ayarı ve çevrim sayısının ölçümle teyidi yapılır |
Devreye alma sonrası basınç bandı ayarlarının ve çevrim sayısının ölçümle doğrulanması, sistemin hesaplanan koşullarda çalıştığını teyit eder [4].
Sonuç
Basınçlı hava tankı hacim hesabında belirleyici olan üç karardır: şebekenin ihtiyaç duyduğu serbest hava miktarı, mutlak basınç cinsinden tanımlanan çalışma bandı ve kompresörün izin verilen çevrim sayısı. Bu üç girdi netleştiğinde tank hacmi mühendislik olarak tanımlanabilir hale gelir; aksi halde seçim tahmine dayanır.
Kompresör debinizi, çalışma basınçlarınızı ve tüketim profilinizi paylaştığınızda DEA Enerji mühendislik ekibi uygulamaya özel değerlendirme yapar. Teknik görüşme için iletişim sayfamızdan bize ulaşabilirsiniz.
Sık Sorulan Sorular
Basınçlı hava tankı ne işe yarar?
Basınçlı hava tankı, kompresörün ürettiği basınçlı havayı depolayarak tüketim dalgalanmalarını karşılar, kompresörün yük-boş veya start-stop çevrim sayısını azaltır, hat basıncındaki dalgalanmayı yumuşatır ve basınçlı havadaki yoğuşma suyunun bir bölümünün ayrıştığı bir dengeleme görevi görür.
Hava tankı hacmi hesaplanırken neden mutlak basınç kullanılır?
Gazların sıkıştırılabilirlik hesabı mutlak basınç üzerinden yapılır; manometreler ise atmosfer basıncının üzerindeki değeri gösterir. Mutlak basınç, manometre basıncına atmosfer basıncının eklenmesiyle bulunur. Formüle mutlak basınç yerine manometre basıncı yazılırsa sonuç ciddi biçimde küçük veya büyük çıkar ve tank yanlış boyutlandırılır.
Tankın kullanılabilir hava hacmi nasıl hesaplanır?
Kullanılabilir hava hacmi, tank geometrik hacminin üst ve alt çalışma basınçları arasındaki mutlak basınç farkının atmosfer basıncına oranıyla bulunur. Başka bir ifadeyle tank, üst basınçtan alt basınca düşerken içindeki havanın serbest hava eşdeğerini şebekeye verir; izin verilen basınç bandı daraldıkça aynı tanktan alınabilecek kullanılabilir hava azalır.
Kompresör çevrim sayısı tank hacmini nasıl etkiler?
Yük-boş kontrollü veya start-stop çalışan kompresörlerde birim zamandaki çevrim sayısı arttıkça motor ve şalter ekipmanı yıpranır. Daha büyük tank hacmi, aynı tüketim profilinde çevrim süresini uzatarak çevrim sayısını düşürür. Bu nedenle hacim hesabı yalnızca tüketim debisine değil, kompresör üreticisinin izin verdiği azami çevrim sayısına göre de doğrulanır.
Basınçlı hava tankında yoğuşma suyu neden önemlidir?
Sıkıştırılan hava soğuduğunda içindeki su buharı yoğuşur ve tank dibinde birikir. Tahliye edilmeyen yoğuşma suyu hem faydalı depolama hacmini azaltır hem de iç yüzeyde korozyonu hızlandırır. Bu nedenle tankta dip drenaj noktası ve düzenli tahliye kurgusu bulunmalı, korozyon açısından iç yüzey periyodik olarak kontrol edilmelidir.
Hava tankı seçiminde hangi veriler istenir?
Kompresörün serbest hava debisi ve kontrol tipi, şebekenin üst ve alt çalışma basınçları, en yüksek ani tüketim ve süresi, izin verilen kompresör çevrim sayısı, kurulum yeri ve yerleşim kısıtları, mevcut hava hattı çapı ve hedef basınç düşümü temel giriş verileridir. Bu veriler olmadan yapılan hacim seçimi mühendislik hesabı değil tahmindir.
