Özet
Flaş buhar tankı seçimi, katalogdan uygun görünen bir hacmi işaretlemekle değil; kondens hattının hangi basınçtan hangi basınca boşalacağını, bu basınç düşümünde ne kadar flaş buhar oluşacağını ve bu buharın hangi tüketiciye gideceğini tanımlamakla başlar. Tank çapı, flaş buharın suyu sürüklemeyeceği hız sınırıyla; hacmi ise kondens debisinin piklerini karşılayacak tampon ihtiyacıyla belirlenir.
Bu yazı; flaş buhar oranının entalpi hesabını, tank çapını belirleyen hız sınırlarını, kondenstop–flaş tankı–kondens tankı ayrımını, yerleşim ve emniyet donanımı esaslarını mühendislik pratikleriyle açıklar. Flaş tankları basınçlı kaptır ve tasarımları ilgili mevzuat ile basınçlı kap standartları çerçevesinde yürütülür [1], [2].
1. Flaş buhar tankı ne işe yarar?

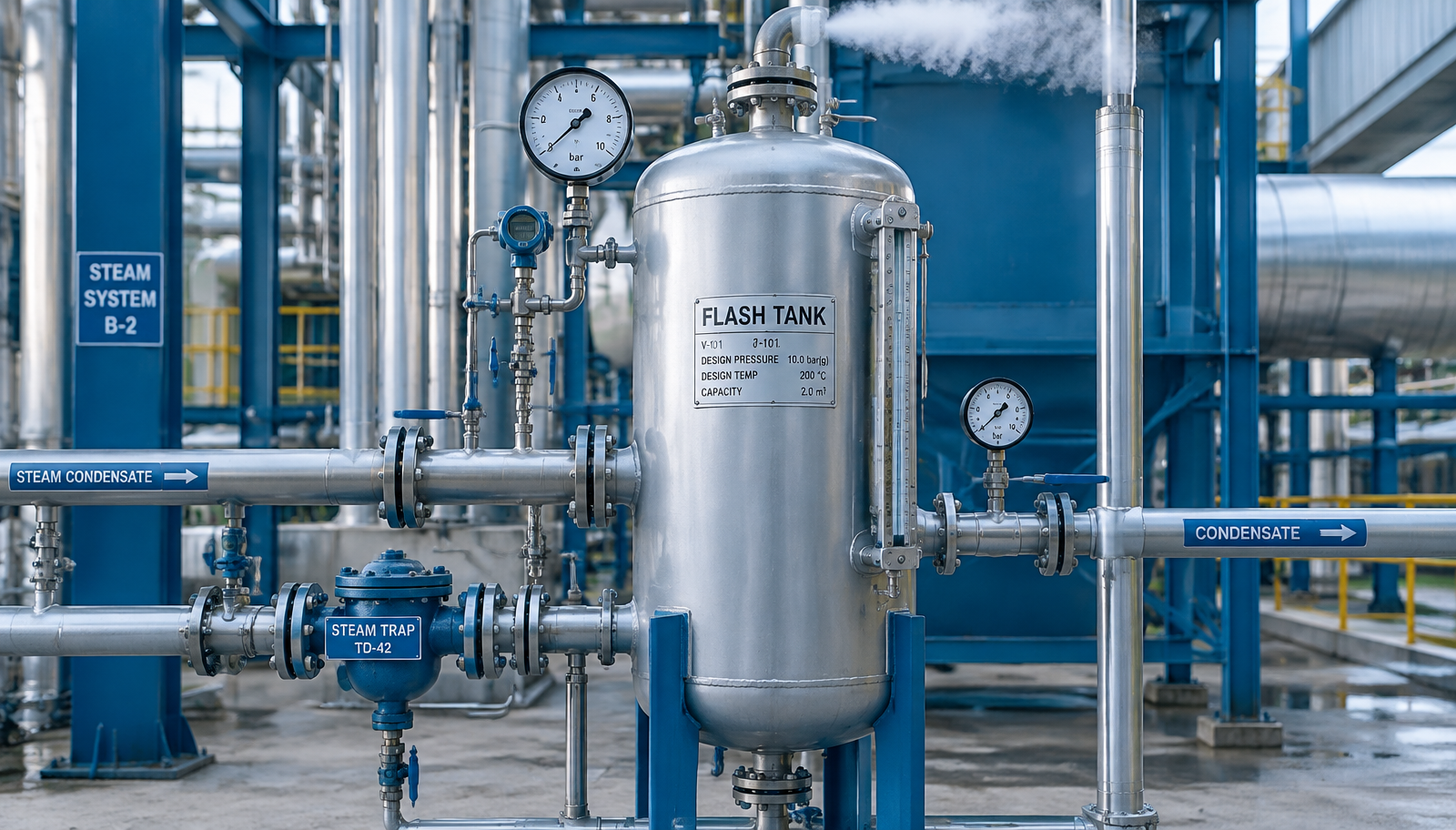

Kondenstop çıkışındaki kondens, geldiği basıncın doyma sıcaklığına yakın sıcaklıktadır. Bu kondens daha düşük basınçlı bir hacme boşaldığında, taşıdığı ısının bir bölümü kendini buhara dönüştürerek dengeler; oluşan bu buhara flaş buhar denir [3], [4]. Flaş buhar tankı bu ayrışmanın kontrollü biçimde gerçekleştiği basınçlı kaptır.
- Ayrıştırma: flaş buharı kondens suyundan ayırarak iki fazı ayrı hatlara verir.
- Geri kazanım: ayrışan buhar, düşük basınçlı bir tüketiciye veya besi suyu ön ısıtmasına yönlendirilir.
- Hat koruması: flaş buharın kondens hattında taşınmasını önleyerek çift fazlı akışın yol açtığı vuruntu ve aşınmayı azaltır.
- Seviye tamponu: kondens debisindeki ani değişimlerde tank seviyesini kontrol altında tutar.
- Basınç düzenleme: flaş basıncı, tank üzerindeki kontrol ve emniyet donanımıyla sabit tutulur.
Buhar üretim tarafındaki kapasite ve debi hesabının aynı disiplinle yapıldığı konteynerli mobil buhar jeneratörü seçimi yazımızı da inceleyebilirsiniz.
2. Kondenstop, flaş tankı ve kondens tankı ayrımı
Bu üç ekipman aynı kondens hattının farklı görevlerini üstlenir ve birbirinin eş anlamlısı değildir; projelerde en sık karıştırılan nokta budur.
- Kondenstop: buhar hattındaki kondensi tahliye eden, buhar kaçağını engelleyen armatürdür; depolama hacmi yoktur ve basınç düşürme görevi üstlenmez.
- Flaş buhar tankı: kondenstop çıkışındaki basınçlı kondensi alır, basınç düşümüyle oluşan flaş buharı ayrıştırır; basınçlı kaptır.
- Kondens tankı: kondensi toplar, gerekirse pompasıyla besi suyu tarafına gönderir; flaş buhar ayrıştırması yapmaz.
Atık ısının kazanıldığı bir başka uygulama olan ekonomizerlerin seçim esaslarını baca gazı ekonomizeri seçimi yazımızda ele aldık; kondens geri kazanımı da aynı verimlilik mantığının buhar tarafındaki karşılığıdır.
3. Flaş buhar oranı ve entalpi hesabı
Flaş buhar oranı, kondensin yüksek basınçtaki sıvı entalpisi ile flaş basıncındaki doymuş su entalpisi arasındaki farkın, flaş basıncındaki buharlaşma gizli ısısına bölünmesiyle bulunur. Formül düz metin olarak da okunabilir biçimde aşağıda verilmiştir.
x = (hf1 − hf2) / hfg2
x: flaş buhar oranı (kütle kesri) · hf1: kondens basıncındaki doymuş su entalpisi (kJ/kg) · hf2: flaş basıncındaki doymuş su entalpisi (kJ/kg) · hfg2: flaş basıncındaki buharlaşma gizli ısısı (kJ/kg)
Flaş buhar debisi, kondens debisinin bu oranla çarpılmasıyla elde edilir:
ṁflaş = x × ṁkondens
ṁflaş: oluşan flaş buhar debisi (kg/h) · ṁkondens: tanka giren kondens debisi (kg/h)
Entalpi değerleri buhar tablolarından ilgili basınçlara karşılık okunur [3]. Kondens basıncı yükseldikçe ve flaş basıncı düştükçe pay büyür, flaş buhar oranı artar; bu nedenle hesap, tesisin gerçek çalışma basınçlarıyla yapılmalıdır. Sıcak su tarafındaki hacim ve debi hesaplarında da aynı girdi disiplini geçerlidir; yaklaşımı boyler seçimi ve hesaplaması rehberimizde görebilirsiniz.
4. Tank çapı, hız sınırları ve hacim
Flaş tankında belirleyici boyut, buharın tank kesitinden geçerken su damlacıklarını sürüklemeyeceği hız sınırını sağlayan çaptır. Hız aşılırsa buhar çıkışına su taşınır; bu da tüketici tarafında vuruntu, erozyon ve kontrol sorunları doğurur.
- Kesit hızı: flaş buharın serbest yüzey üzerindeki yükselme hızı, damlacık ayrışmasına izin veren sınırda tutulur.
- Çıkış nozulu: tepe buhar çıkışındaki hız ayrıca kontrol edilir; gerekiyorsa çıkış susturucu veya buhar tutucu düzenek değerlendirilir.
- Giriş düzeneği: kondens girişi, çarpma ve sıçramayı önleyecek dağıtıcıyla tanka verilir.
- Hacim: kondens debisinin pik süreleri boyunca seviyenin kontrol bandında kalması sağlanır.
- Seviye kontrolü: seviye göstergesi ve tahliye kontrolü, kondens tankına giden hattın kararlı çalışmasını sağlar.
Boyutlandırmanın sonucu standart bir katalog hacmi değil, tesisin debi ve basınç verisiyle bulunan bir çap ve hacimdir; debi ölçülmeden yapılan seçim bağlayıcı olmaz [3], [4].
5. Hesabı belirleyen değişkenler
Flaş tankı hesabının güvenilirliği, girdi değişkenlerinin doğruluğuna bağlıdır. Aşağıdaki tabloda her değişkenin rolü ve tasarım notu özetlenmiştir.
| Değişken | Rolü | Tasarım notu |
|---|---|---|
| Kondens debisi (ṁ_k) | Flaş tankına giren yüksek basınçlı kondens akışı | Hesabın temel girdisidir; ani pikler ve ortalama değer birlikte değerlendirilir. |
| Kondens basıncı (p₁) | Kondensin kondenstop öncesindeki basıncı | Kondens sıcaklığını ve dolayısıyla sıvı entalpisini belirler. |
| Flaş basıncı (p₂) | Flaş tankının çalıştığı düşük basınç | Flaş buharın kullanılacağı tüketicinin ihtiyaç duyduğu basınca göre seçilir. |
| Flaş buhar oranı (x) | Kondensin buhara dönüşen kütle kesri | Entalpi farkının buharlaşma gizli ısısına oranıdır; buhar tablolarından hesaplanır. |
| Tank kesit hızı | Flaş buharın tank içindeki yükselme hızı | Hız sınırı aşılırsa buhar su damlacıklarını çıkışa sürükler; çap bu sınırla belirlenir. |
6. Yerleşim ve emniyet donanımı
Hesaplanan tankın sahada güvenle çalışması, doğru yerleşim ve eksiksiz emniyet donanımıyla mümkündür. Flaş tankı basınçlı kap olduğundan tasarım, imalat ve işletmeye alma aşamaları ilgili mevzuatın yükümlülüklerine tabidir [1], [5].
- Emniyet ventili: kapasitesi ve ayar basıncı tankın tasarım basıncıyla uyumlu seçilir; tahliye hattı güvenli noktaya yönlendirilir.
- Manometre: okunabilir konumda, işletme üst basıncını gösteren kadranla donatılır.
- Seviye göstergesi: camlı veya manyetik tip gösterge, işletme personelinin seviyeyi izlemesini sağlar.
- Konum: kondenstoplara yakın, kondens tankına doğal eğimle veya pompayla bağlanabilecek noktada yerleştirilir.
- İzolasyon: tank ve bağlantı hatlarının ısı yalıtımı hem enerji kaybını hem temas riskini azaltır.
- Korozyon takibi: iç yüzeyde yoğuşma ve buharın birlikte bulunduğu bölgede korozyon izlenir.
Basınçlı kaplarda korozyon türleri ve alınacak önlemlerin detayını boylerlerde korozyon çeşitleri ve önlemler yazımızda ele aldık. Basınçlı kap ve depolama ürün ailemizdeki imalat yaklaşımımızı ürünler sayfamızda inceleyebilirsiniz.
7. Seçim ve devreye alma kontrol listesi
| Adım | Kapsam |
|---|---|
| 1. Kondens verisi | Kondens debisi, basıncı ve kaynak ekipmanların çalışma profili toplanır |
| 2. Flaş basıncı | Flaş buharın kullanılacağı tüketici basıncına göre hedef flaş basıncı belirlenir |
| 3. Flaş oranı | Buhar tablolarından entalpiler alınarak flaş buhar oranı ve debisi hesaplanır |
| 4. Tank çapı | Kesit hızı ve çıkış hızı sınırlarıyla tank çapı belirlenir |
| 5. Hacim ve seviye | Kondens debisinin piklerini karşılayacak hacim ve seviye kontrol kurgusu tanımlanır |
| 6. Hat bağlantıları | Giriş dağıtıcısı, buhar çıkışı, kondens çıkışı ve by-pass düzeni planlanır |
| 7. Emniyet donanımı | Emniyet ventili, manometre, seviye göstergesi ve tahliye bağlantıları doğrulanır |
| 8. Devreye alma | Kaçak kontrolü, seviye ayarı ve flaş basıncının ölçümle teyidi yapılır |
Devreye alma sonrası flaş basıncının, tank seviyesinin ve emniyet donanımının ölçümle doğrulanması, sistemin hesaplanan koşullarda çalıştığını teyit eder [4].
Sonuç
Flaş buhar tankı seçiminde belirleyici olan üç karardır: tanka giren kondensin debi ve basınç profili, buhar tablolarıyla hesaplanan flaş buhar oranı ve tank çapını belirleyen hız sınırları. Bu üç girdi netleştiğinde tank boyutu mühendislik olarak tanımlanabilir hale gelir; aksi halde seçim tahmine dayanır. Kondenstop, flaş tankı ve kondens tankının ayrı ekipmanlar olduğu unutulmadan hat mimarisi bütün olarak kurgulanmalıdır.
Kondens debinizi, çalışma basınçlarınızı ve flaş buharı kullanmayı düşündüğünüz tüketiciyi paylaştığınızda DEA Enerji mühendislik ekibi uygulamaya özel değerlendirme yapar. Teknik görüşme için iletişim sayfamızdan bize ulaşabilirsiniz.
Sık Sorulan Sorular
Flaş buhar tankı ne işe yarar?
Flaş buhar tankı, yüksek basınçlı kondensin basıncı düşürüldüğünde oluşan flaş buharı kondens suyundan ayıran basınçlı kaptır. Ayrışan flaş buhar düşük basınçlı bir tüketiciye veya besi suyu ısıtmasına yönlendirilir; kalan kondens ise kondens tankına gönderilir. Böylece kondensin taşıdığı ısının bir bölümü yeniden kullanılır.
Flaş tankı, kondenstop ve kondens tankı arasındaki fark nedir?
Kondenstop, buhar hatlarındaki kondensi tahliye eden ancak buharın geçişini engelleyen bir armatürdür; depolama yapmaz. Flaş tankı, kondenstop çıkışındaki kondensi alıp basınç düşümüyle oluşan flaş buharı ayrıştıran basınçlı kaptır. Kondens tankı ise kondensi işletme basıncında veya atmosferik koşullarda toplayıp besi suyu tarafına gönderen depolama kabıdır. Üçü aynı hattın farklı görevlerini üstlenen ayrı ekipmanlardır ve birbirinin yerine kullanılamaz.
Flaş buhar oranı nasıl hesaplanır?
Flaş buhar oranı, yüksek basınçtaki kondensin sıvı entalpisi ile düşük basınçtaki doymuş su entalpisi arasındaki farkın, düşük basınçtaki buharlaşma gizli ısısına oranıyla bulunur. Kondens basıncı ne kadar yüksek ve flaş basıncı ne kadar düşükse oluşan flaş buhar oranı o kadar artar. Hesap buhar tablolarından alınan entalpi değerleriyle yapılır.
Flaş tankı boyutlandırmasında hangi sınırlar belirleyicidir?
Tank çapı, flaş buharın tank içindeki hızını su damlacıklarını sürüklemeyecek sınırda tutacak kadar büyük seçilir; bu nedenle tepe buhar çıkışındaki hız ve tank kesitindeki akış hızı birlikte kontrol edilir. Tank hacmi ise kondens debisinin ani artışlarında seviyenin kontrol altında kalmasını sağlayacak tampon görevi görür. Giriş bağlantısı, dağıtıcı düzenek ve seviye kontrolü de boyutlandırmanın parçasıdır.
Flaş buhar hangi tüketicilere yönlendirilebilir?
Flaş buhar, basıncıyla uyumlu düşük basınçlı buhar tüketicilerine, besi suyu degazörüne veya ön ısıtma eşanjörlerine yönlendirilebilir. Tüketici debisi flaş buhar debisinden düşükse fazlasının emniyetli biçimde tahliye edilebilmesi gerekir; tüketici debisi yüksekse tamamlayıcı buhar beslemesi kurgulanır. Flaş buharın basıncı sürekli bir tüketiciyle dengelenmedikçe sistem kararlı çalışmaz.
Flaş tankı seçiminde hangi veriler istenir?
Kondens debisi ve profili, kondensin geldiği basınç, hedeflenen flaş basıncı, flaş buharın kullanılacağı tüketicinin debi ve basınç gereksinimi, kondens tankı konumu, yerleşim kısıtları ve mevzuat gereklilikleri temel giriş verileridir. Bu veriler olmadan yapılan tank seçimi mühendislik hesabı değil tahmindir.
