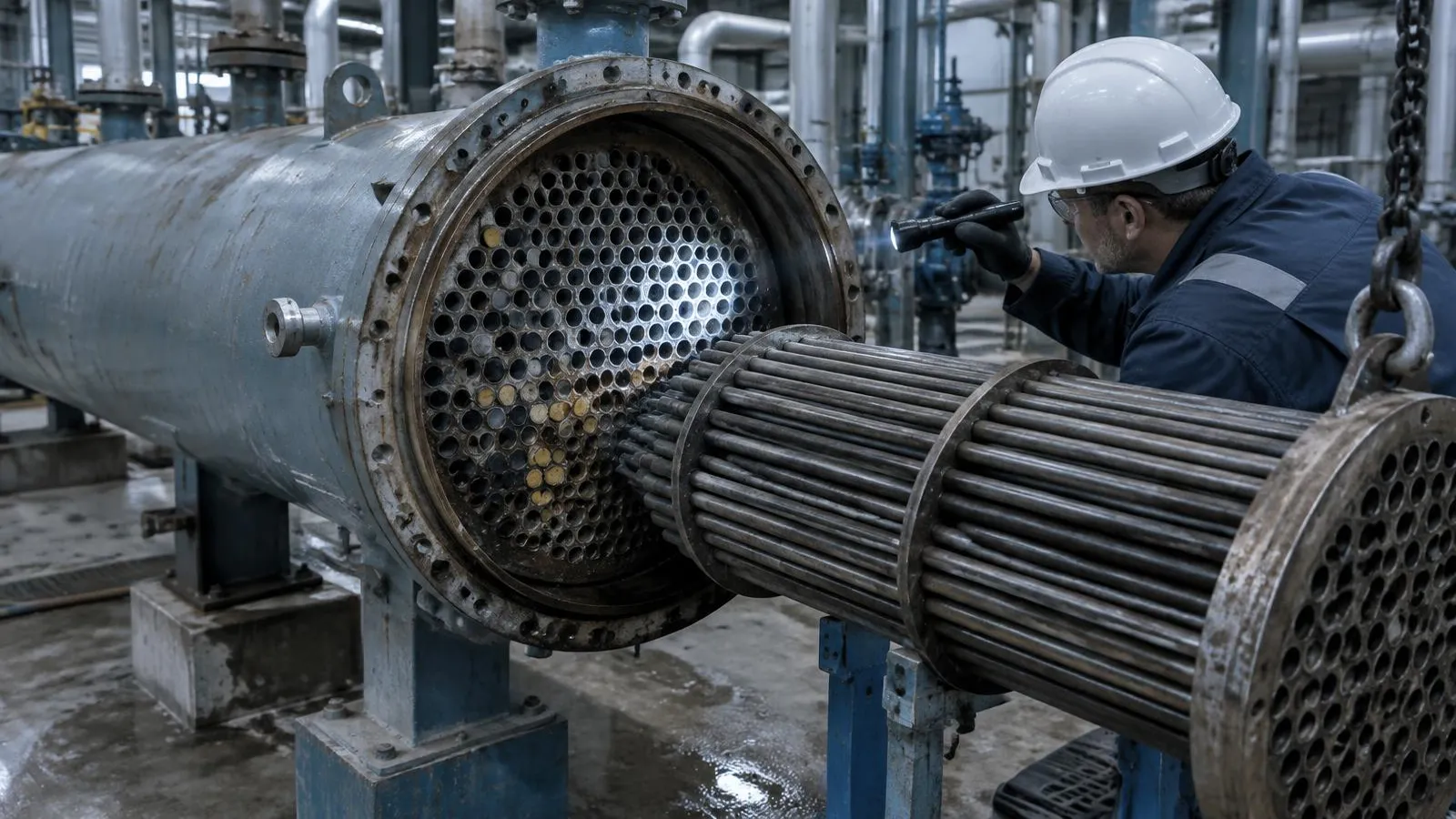

Gövde borulu eşanjörde iki akışkan birbirinden yalnızca boru cidarı, boru-ayna bağlantısı ve contalarla ayrılır. Bu sınırlardan biri bozulduğunda akışkanlar karışır; sonuç ürün kirlenmesi, kapalı devrede su kaybı veya kazan suyunun bozulması olabilir. Bu yazı işletmedeki bir eşanjörde kaçağın tespitine ve onarım kararına odaklanır; eşanjörün nasıl boyutlandırıldığı için gövde borulu eşanjör seçimi ve yüzey hesabı yazımızı inceleyebilirsiniz.
1. Kaçağın işletmedeki belirtileri
- Bir taraftaki akışkanın (yağ, glikol, ürün) diğer tarafta görülmesi
- Kapalı devrede açıklanamayan su tamamlama veya basınç düşümü
- Kondens veya kullanım suyunda iletkenlik, renk veya koku değişimi
- İki tarafın basınçlarının birbirini izlemeye başlaması
Buhar ısıtmalı eşanjörlerde kondens kalitesindeki bozulma çoğu zaman ilk işarettir; kondens hattındaki ekipmanların ayrımı için flaş buhar tankı seçimi yazımıza bakabilirsiniz. Performans düşüşü tek başına kaçak anlamına gelmez; kirlenme veya ayırma levhası contasının hasarı da benzer sonuç verir.
2. Kaçak nerede olabilir?
| Konum | Testte görülen | Olası neden |
|---|---|---|
| Boru cidarı | Gövde basınçlandırıldığında boru ağzından akışkan gelir | Korozyon, erozyon, titreşimle aşınma, donma |
| Boru-ayna bağlantısı | Boru ile ayna deliği arasından sızıntı | Termal gerilme, gevşemiş mandrinaj, kaynak hatası |
| Conta ve flanşlar | Kanal kapağı veya gövde flanşı çevresinde sızıntı | Conta yaşlanması, yanlış sıkma, termal şok |
| Ayırma levhası (pass partition) | Kaçak yok ama performans düşük; akışkan geçişleri kısa devre yapar | Conta hasarı, levha deformasyonu |
Boru cidarındaki delinmelerin önemli bir kısmı korozyon kaynaklıdır; çukurcuk, aralık ve gerilmeli korozyonun farkları için korozyon çeşitleri ve önlemler yazımızı inceleyebilirsiniz.
3. Tespit ve test adımları
Tasarım dosyası ve onaylı prosedür gerektiren alanlar
Aşağıdaki değerler bu yazıda bilinçli olarak verilmemiştir; eşanjörün tasarım dosyasına ve yetkin kişilerce onaylanmış test/onarım prosedürüne göre belirlenmelidir:
- Test basıncı ve test akışkanı
- Basınçta bekleme süresi
- İzin verilen tapalı boru sayısı veya oranı
- Kabul kriteri ve ölçüm toleransları
- Uygulanacak NDT yöntemi ve kapsamı
4. NDT'nin rolü
Basınç testi kaçağın var olduğunu ve yerini gösterir, ancak henüz delinmemiş incelmiş boruları göstermez. Girdap akımı gibi tahribatsız muayene yöntemleri, boru demetinin genel durumunu değerlendirmeye ve yakın gelecekte kaçak verebilecek boruları öngörmeye yardımcı olabilir. Yöntemin seçimi malzemeye, boru ölçüsüne ve muayeneyi yapacak yetkin kuruluşun prosedürüne bağlıdır.
5. Onarım kararı
Kaçak boruların tapa ile kapatılması, boru değişimi, conta yenileme veya demetin tamamen yenilenmesi seçenekleri; kaçağın yerine, sayısına, nedenine ve eşanjörün kalan kapasitesine göre değerlendirilir. Her tapalı boru ısı transfer yüzeyini azaltır ve akış dağılımını değiştirir; bu nedenle onarım sonrası kapasite, seçim yazısındaki ısı dengesi mantığıyla yeniden kontrol edilmelidir. Tekrarlayan kaçaklarda asıl neden (su kimyası, titreşim, termal şok) giderilmeden yapılan onarım kalıcı olmaz.
Sonuç
Kaçak tespiti belirtinin kaydıyla başlar, güvenli bir basınç testiyle doğrulanır ve onarım kararı tasarım dosyasına göre verilir. Eşanjörle birlikte çalışan ekipmanlar için ürün ailemizi inceleyebilir, tesisinizdeki eşanjör için teknik ekibimizle iletişime geçebilirsiniz.
Sık Sorulan Sorular
Gövde borulu eşanjörde kaçak olduğunu nasıl anlarım?
En yaygın belirtiler, bir taraftaki akışkanın diğer tarafta görülmesi, kapalı devrede açıklanamayan su eksilmesi veya basınç düşümü, ürün ya da kondens tarafında iletkenlik, renk veya koku değişimi ve iki tarafın basınçlarının birbirini izlemesidir. Bu belirtiler kaçağı düşündürür; kesin karar için eşanjör devreden alınıp test edilmelidir.
Kaçağın boruda mı, aynada mı, contada mı olduğu nasıl ayrılır?
Genellikle gövde tarafı basınçlandırılır ve kanal kapakları açılarak boru ağızları ile boru-ayna bağlantıları izlenir. Boru ağzından gelen akışkan boru cidarındaki kaçağı, boru ile ayna arasından gelen akışkan bağlantı kaçağını, flanş çevresinden gelen akışkan conta kaçağını gösterir. Testin basıncı ve süresi tasarım dosyasına ve onaylı prosedüre göre belirlenir.
NDT yöntemleri kaçak tespitinde ne işe yarar?
Basınç testi kaçağın varlığını ve yerini gösterir; girdap akımı gibi tahribatsız muayene yöntemleri ise henüz delinmemiş ancak incelmiş boruları bulmaya yardımcı olabilir. Hangi yöntemin uygulanacağı, malzemeye, boru ölçüsüne ve muayeneyi yapacak yetkin kuruluşun prosedürüne bağlıdır.
Kaçak borular tapa ile kapatılabilir mi?
Tapa ile kapatma bazı durumlarda geçici veya kalıcı çözüm olabilir; ancak her kapatılan boru ısı transfer yüzeyini ve akış dağılımını değiştirir. İzin verilen tapa sayısı bu yazıda verilmez; tasarım dosyasındaki termal ve hidrolik değerlendirmeye ve onaylı onarım prosedürüne göre belirlenmelidir.
Onarım sonrası eşanjör hemen devreye alınabilir mi?
Hayır. Onarımdan sonra onaylı prosedüre göre tekrar basınç testi yapılmalı, sonuç kayda geçirilmeli ve eşanjör kademeli ısıtmayla devreye alınmalıdır. Kabul kriteri, tasarım dosyası ve ilgili prosedürde tanımlanan değerlerdir.
