Kanatlı buhar serpantinlerinde yaşanan kapasite kayıplarının büyük bölümü ısı transfer yüzeyinin küçük olmasından değil, serpantin içinde kalan kondensten kaynaklanır. Yoğuşan su tahliye edilmezse boru cidarını kaplar, buharın yüzeyle temasını keser ve serpantin hesaplanan sıcaklık artışını sağlayamaz.
Bu yazı; kondens yükünün nasıl hesaplandığını, kondensi tahliye eden fark basıncının nasıl bulunduğunu, kısmi yükte ortaya çıkan stall koşulunun ne anlama geldiğini ve kondenstop tipleriyle tahliye düzeninin hangi verilere göre kurulduğunu açıklar. Buhar tarafı ekipmanları basınçlı sistem elemanıdır ve uygulama ilgili mevzuat çerçevesinde yürütülür [4], [5].

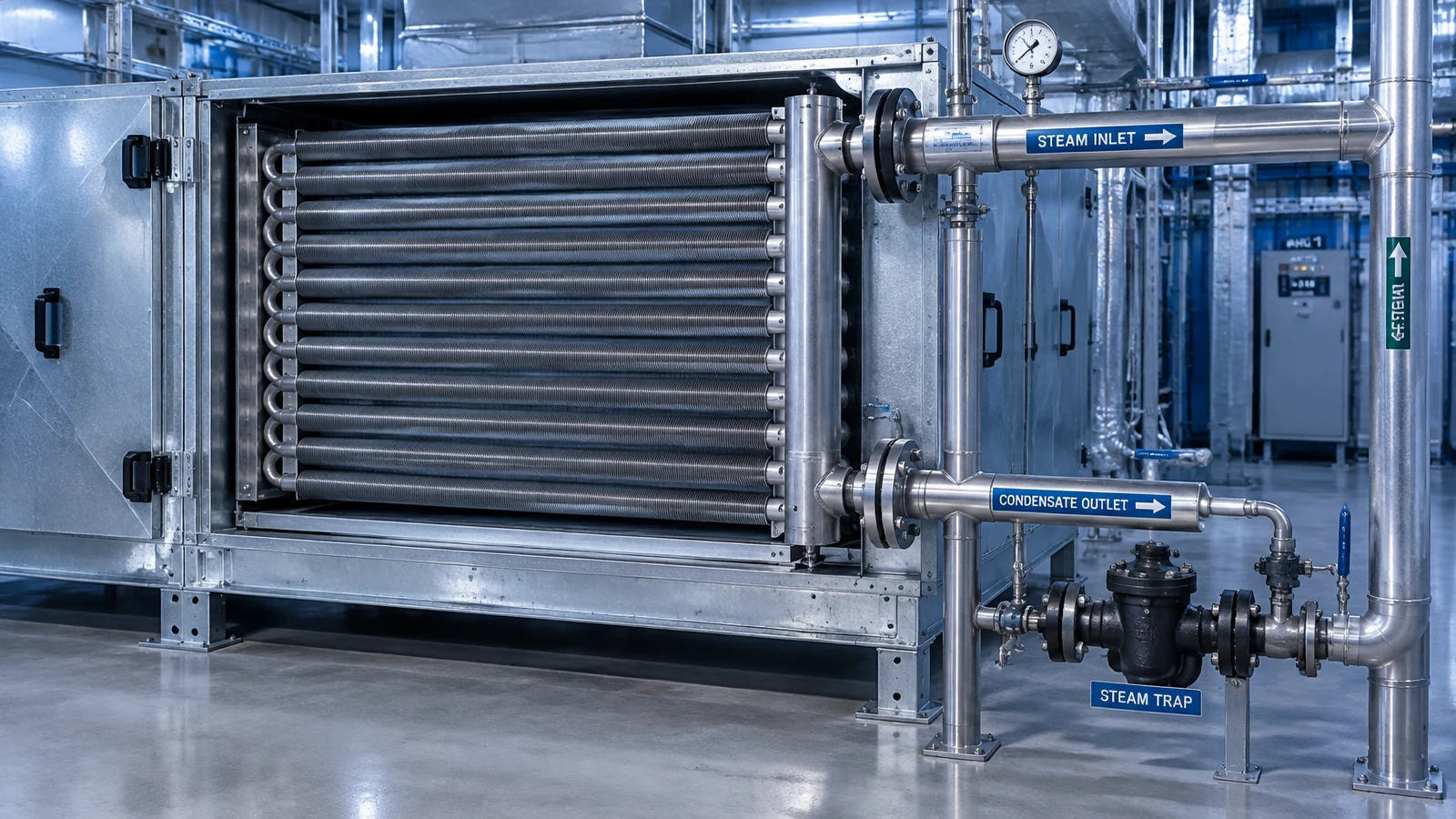

1. Kanatlı serpantinde kondens neden sorun olur?
Buhar, serpantin borusunun iç yüzeyinde yoğuşarak gizli ısısını havaya aktarır. Yoğuşan su oluştuğu hızda tahliye edilmezse borunun alt kesitinde birikir; bu bölgede ısı transferi buhar yoğuşmasından su tarafı taşınımına döner ve etkin yüzey küçülür [1], [3].
- Kapasite kaybı: su ile kaplanan yüzey buharla temas etmediği için hava çıkış sıcaklığı hedefin altında kalır.
- Sıcaklık salınımı: biriken kondens tahliye edildiğinde kapasite ani yükselir; kontrol vanası sürekli düzeltme yapar.
- Su vuruntusu: buhar ile birikmiş kondensin karşılaşması hatta ve serpantinde darbe oluşturur.
- Donma riski: dış hava ile çalışan serpantinlerde durgun kondens, taze hava tarafında donma tehlikesi yaratır.
- Yoğuşmayan gazlar: hava ve gazlar tahliye edilmezse yüzeyde yalıtıcı bir film oluşturur.
Gövde borulu tiplerde ısı dengesi ve yüzey hesabının nasıl kurulduğunu gövde borulu eşanjör seçimi yazımızda ele aldık; kanatlı serpantinlerde de aynı ısı dengesi geçerlidir, fark kondensin tahliye biçimindedir.
2. Kondens yükü hesabı
Kondens yükü, serpantinin havaya aktardığı ısı gücünün çalışma basıncındaki buharlaşma gizli ısısına bölünmesiyle bulunur. Formüller aşağıda düz metin olarak da okunabilir biçimde verilmiştir.
Q = ṁhava × cp × ΔT
Q: serpantin ısı yükü (kW) · ṁhava: hava kütlesel debisi (kg/s) · cp: havanın özgül ısısı (kJ/kg·K) · ΔT: hava giriş-çıkış sıcaklık farkı (K)
ṁk = 3600 × Q / hfg
ṁk: kondens yükü (kg/h) · Q: ısı yükü (kW) · hfg: çalışma basıncındaki buharlaşma gizli ısısı (kJ/kg) · 3600: saniyeden saate çevrim katsayısı
Gizli ısı değeri buhar tablolarından serpantinin çalışma basıncına karşılık okunur; basınç değiştiğinde kondens yükü de değişir. Devreye alma sırasında serpantin gövdesi ve borular soğuk olduğundan geçici olarak sürekli rejim değerinin üzerinde bir kondens debisi oluşur ve tahliye düzeni bu geçici yükü de karşılayacak biçimde kontrol edilir [1], [2].
Aynı girdi disiplininin sıcak su tarafındaki uygulamasını boyler seçimi ve hesaplaması rehberimizde bulabilirsiniz.
3. Fark basıncı hesabı
Kondenstop bir pompa değildir; kondensi ileri taşıyan tek şey serpantin içindeki basınç ile kondens hattındaki karşı basınç arasındaki farktır. Bu nedenle tahliye kapasitesi her zaman bir fark basıncı değeriyle birlikte anlam taşır.
Δp = p1 − (pdönüş + ρ·g·h)
Δp: tahliyeyi sağlayan fark basıncı (bar) · p1: serpantin içindeki buhar basıncı (bar) · pdönüş: kondens dönüş hattı basıncı (bar) · ρ·g·h: kondensin kaldırılacağı statik yüksekliğin basınç karşılığı (bar)
Kondens hattının kaldırılması, dönüş hattında başka tüketicilerin bulunması veya hattın basınçlı bir tanka bağlanması karşı basıncı yükseltir ve fark basıncını daraltır. Kondensin basınç düşümüyle ayrışan buhar tarafını flaş buhar tankı seçimi yazımızda ayrıntılı ele aldık.
4. Stall bölgesi ve kısmi yük
Serpantinler yılın büyük bölümünde tam yükte değil kısmi yükte çalışır. Kontrol vanası kısıldıkça serpantin içindeki buhar basıncı düşer; belirli bir noktada bu basınç kondens hattındaki karşı basınca yaklaşır ya da altına iner. Bu çalışma bölgesine stall denir [1].
- Stall bir ekipman değil çalışma koşuludur; kondenstop, kondens pompası veya pompalı kondenstop ile eş anlamlı kullanılamaz.
- Stall bölgesinde fark basıncı kalmadığı için kondens serpantin içinde tutulur ve kapasite düşer.
- Kontrol vanası ile serpantin arasındaki basınç ilişkisi, kısmi yük eğrisi üzerinden değerlendirilir.
- Stall süresi ve derinliği biliniyorsa tahliye çözümü buna göre seçilir; varsayımla belirlenmez.
- Dış hava ile çalışan serpantinlerde stall koşulu donma korumasıyla birlikte ele alınır.
Kısmi yükte kalan en küçük fark basıncı hesaplanmadan yapılan kondenstop seçimi, tam yükte sorunsuz görünen ancak ara mevsimde kapasite kaybı yaşayan sistemlerin en sık nedenidir [1], [2].
5. Kondenstop tipleri ve ayrı ekipmanlar
Aşağıdaki tablo, çalışma prensiplerini ve serpantin uygulamasındaki değerlendirme notlarını özetler. Tablodaki son iki satır kondenstop değildir; kondens tahliyesiyle ilişkili ancak farklı görev gören ekipmanlardır.
| Ekipman | Çalışma biçimi | Değerlendirme notu |
|---|---|---|
| Termodinamik kondenstop | Kondens ile buharın akış özelliklerindeki farkla çalışır; aralıklı tahliye yapar | Düşük fark basıncında ve büyük modülasyon aralığında tahliye kapasitesi sınırlanır. |
| Mekanik (şamandıralı) kondenstop | Seviye ile sürekli ve oransal tahliye yapar | Değişken kondens yükü olan serpantinlerde tahliyenin kesintisiz olması açısından değerlendirilir. |
| Termostatik kondenstop | Kondens sıcaklığının doyma sıcaklığının altına düşmesini bekler | Kondensin bir miktar soğuması gerektiğinden serpantin içinde su tutulmasına yol açabilir. |
| Pompalı kondenstop (ayrı ekipman) | İtici akışkan basıncıyla kondensi tahliye eder; kondenstopun kendisi değildir | Fark basıncının kalmadığı stall koşullarında ayrı bir çözüm olarak ele alınır. |
| Kondens pompası (ayrı ekipman) | Toplama tankındaki kondensi basma yüksekliğiyle ileri gönderir | Kondenstopun yerine değil, tahliye sonrası taşıma ihtiyacı için değerlendirilir. |
6. Seçimi belirleyen değişkenler
Tahliye düzeninin güvenilirliği girdi değişkenlerinin doğruluğuna bağlıdır. Aşağıdaki tabloda her değişkenin rolü ve tasarım notu özetlenmiştir.
| Değişken | Rolü | Tasarım notu |
|---|---|---|
| Isı yükü (Q) | Serpantinin havaya aktardığı ısı gücü | Hava debisi ve giriş-çıkış sıcaklık farkından hesaplanır; kondens yükünün girdisidir. |
| Buharlaşma gizli ısısı (h_fg) | Çalışma basıncındaki yoğuşma ısısı | Buhar tablolarından çalışma basıncına karşılık okunur; basınç değiştikçe değişir. |
| Kondens yükü (ṁ_k) | Serpantinde oluşan yoğuşma debisi | Sürekli rejim ve devreye alma yükü ayrı ayrı değerlendirilir. |
| Serpantin basıncı (p₁) | Serpantin içindeki buhar basıncı | Kısmi yükte kontrol vanası kısıldıkça düşer; stall değerlendirmesinin temelidir. |
| Karşı basınç (p₂) | Kondens hattındaki basınç ve statik yükseklik karşılığı | Dönüş hattı basıncı ile kaldırma yüksekliğinin toplamı olarak ele alınır. |
| Fark basıncı (Δp) | Kondensi tahliye eden itici basınç farkı | Δp azaldıkça tahliye kapasitesi düşer; kısmi yükteki en küçük değerle kontrol edilir. |
7. Tahliye düzeni ve yerleşim
Hesaplanan tahliye kapasitesinin sahada karşılık bulması, yerleşimin kondensin yerçekimiyle toplanmasına izin vermesine bağlıdır.
- Düşüş bacağı: kondenstop serpantin çıkışının altına, kondensin toplanabileceği yeterli düşüşle yerleştirilir.
- Süzgeç ve gözetleme: tahliye hattında süzgeç ve çalışmayı izlemeye yarayan gözetleme düzeni öngörülür.
- Havalık: yoğuşmayan gazların tahliyesi için havalık bağlantısı planlanır.
- Kontrol vanası konumu: vana ile serpantin arasındaki mesafe ve hat hacmi, basınç davranışını etkiler.
- Donma koruması: dış hava ile çalışan serpantinlerde tahliye düzeni donma korumasıyla birlikte kurulur.
- Bakım erişimi: kondenstop, süzgeç ve vanalar sökülüp kontrol edilebilecek biçimde erişilebilir bırakılır.
Buhar tarafındaki atık ısının değerlendirilmesini baca gazı ekonomizeri seçimi yazımızda inceleyebilir, paslanmaz gövdeli ısı transfer ekipmanlarına ise ürün ailemiz sayfasından ulaşabilirsiniz.
8. Seçim ve devreye alma kontrol listesi
Sonuç
Kanatlı buhar serpantininde kapasite, yalnızca serpantinin değil tahliye düzeninin de hesabıdır. Kondens yükü çalışma basıncına göre bulunur, fark basıncı kısmi yükteki en elverişsiz koşulda kontrol edilir ve stall koşulu varsa çözüm bu koşulun süresine göre belirlenir. Kondenstop, kondens pompası ve pompalı kondenstop ayrı görevleri olan ekipmanlardır; doğru karar terimlerin ayrıştığı bir hesapla verilir.
Projenizin hava debisi, sıcaklık hedefi, buhar basıncı ve kondens dönüş düzeni verilerini paylaşırsanız, teknik ekibimizle iletişime geçerek uygulamanızı birlikte değerlendirebiliriz.
Sık Sorulan Sorular
Buhar serpantininde kondenstop ne işe yarar?
Kondenstop, serpantin içinde yoğuşan suyu buhar tarafından ayırıp tahliye eden, buharın kaçmasını engelleyen bir armatürdür. Kondens serpantin içinde kalırsa ısı transfer yüzeyinin bir bölümü suyla kaplanır ve serpantinin ısıtma kapasitesi düşer. Kondenstop bu suyu oluştuğu hızda tahliye ederek yüzeyin buharla temasta kalmasını sağlar.
Kondens yükü nasıl hesaplanır?
Kondens yükü, serpantinin havaya aktardığı ısı yükünün, çalışma basıncındaki buharlaşma gizli ısısına bölünmesiyle bulunur. Isı yükü ise hava debisi, havanın özgül ısısı ve giriş-çıkış sıcaklık farkından hesaplanır. Devreye alma sırasında serpantinin ve boruların ısınması için geçici olarak daha yüksek bir kondens debisi oluştuğundan, tahliye düzeni bu başlangıç yüküne göre de kontrol edilir.
Stall bölgesi nedir ve kondens tahliyesini nasıl etkiler?
Stall, kısmi yükte serpantin içindeki buhar basıncının düşerek kondens hattındaki karşı basınca yaklaştığı ya da onun altına indiği çalışma bölgesidir. Bu bölgede kondensi ileri taşıyan fark basıncı kalmadığı için kondens serpantin içinde birikir; kapasite düşer, sıcaklık kontrolü salınım yapar ve donma riski artar. Stall bir ekipman değil bir çalışma koşuludur; tahliye çözümü bu koşulun süresine ve derinliğine göre belirlenir.
Kondenstop, kondens pompası ve pompalı kondenstop aynı şey midir?
Hayır, üçü ayrı ekipmandır. Kondenstop yalnızca kondensi tahliye eden bir armatürdür ve kondensi kendi başına basınçlandırmaz. Kondens pompası, toplanan kondensi bir tanktan alıp basma yüksekliğiyle ileri gönderen pompadır. Pompalı kondenstop ise motor gücü olmadan itici bir akışkanın basıncıyla kondensi tahliye eden ayrı bir çözümdür. Bu terimler birbirinin eş anlamlısı olarak kullanılmamalıdır.
Serpantinde kondens tahliyesi için hangi düzen kurulur?
Serpantin çıkışında kondensin yerçekimiyle toplanabileceği bir düşüş bacağı bırakılır, kondenstop serpantin çıkışının altına yerleştirilir, hat üzerinde süzgeç, gözetleme ve gerekli durumlarda kontrol vanası bulunur. Hava ve yoğuşmayan gazların tahliyesi için havalık düzeni öngörülür. Kondens hattındaki karşı basınç, tahliyenin çalışabilmesi için hesapla kontrol edilir.
Kondenstop seçimi için hangi veriler istenir?
Serpantinin ısı yükü ve hava tarafı çalışma koşulları, buhar çalışma basıncı ve basınç aralığı, kondens hattındaki karşı basınç, kısmi yük profili ve kontrol yöntemi, kondensin gönderileceği noktanın kotu ve yerleşim kısıtları temel giriş verileridir. Bu veriler olmadan yapılan tahliye düzeni seçimi mühendislik hesabı değil tahmindir.
